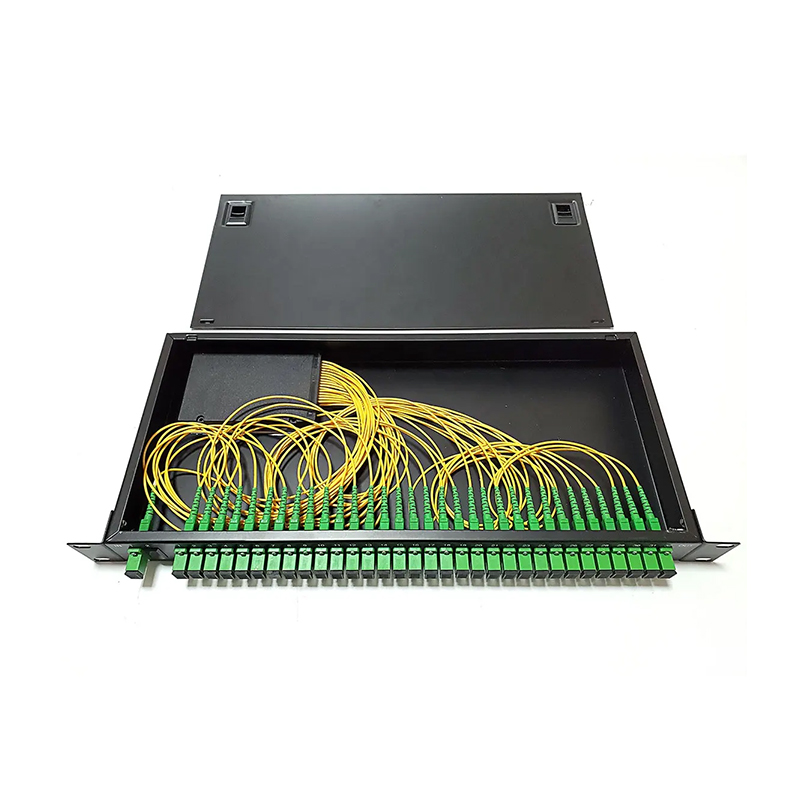

ال الألياف الضوئية المثبتة على الرف PLC الفاصل (الدليل الموجي البصري المستوي) هو جهاز بصري سلبي مثبت في حامل اتصالات قياسي مقاس 19 بوصة. وتتمثل وظيفتها الأساسية في تقسيم إشارة بصرية مدخلة واحدة إلى منافذ إخراج متعددة (مثل 1x4، 1x8، 1x16، 1x32، 1x64). يعتمد جوهرها على دوائر الدليل الموجي الضوئية على ركيزة كوارتز لتحقيق الانقسام، مع خصائص نسبة الانقسام الدقيقة، وعدم حساسية الطول الموجي (1260-1650 نانومتر)، وانخفاض الخسارة المرتبطة بالاستقطاب.
1. البنية الجسدية والخصائص
السكن: غلاف معدني بعرض رف قياسي 19 بوصة (عادةً ارتفاع 1U أو 2U) مع تبديد جيد للحرارة ودرع كهرومغناطيسي.
التصميم المعياري: يحتوي عادةً على وحدات تقسيم PLC مستقلة متعددة (مثل بطاقة التوصيل أو نوع الدرج)، مما يدعم التكوين المرن والتوسع.
المنفذ: منافذ الإدخال/الإخراج عبارة عن محولات ألياف ضوئية قياسية (مثل SC/UPC وLC/UPC) موجودة في الجزء الأمامي من اللوحة لسهولة التشغيل. تم وضع علامة واضحة على تكوين المنفذ (مثل: IN، OUT1-OUTn).
نوع الضفيرة: عادةً ما تستخدم الوصلات الداخلية أليافًا أحادية الوضع مقاومة للانحناء (مثل G.657.A1/A2).
التثبيت: يتم توفير آذان تثبيت على حامل تتوافق مع معيار EIA-310-D ويتم تثبيتها على خزانة/حامل اتصالات مقاس 19 بوصة بواسطة براغي.
ميزة Goshining: تكوينات منافذ قابلة للتخصيص ونسب مقسمة للتوافق مع هيكل الشبكة لديك.
2. معلمات الأداء البصري الرئيسية
نسبة الانقسام: نسبة تقسيم واضحة (مثل 1:4، 1:32).
الطول الموجي للتشغيل: يدعم عادةً النطاق من 1260 نانومتر إلى 1650 نانومتر، ويغطي نوافذ الاتصال الرئيسية للألياف أحادية الوضع (نطاقات O/E/S/C/L).
فقدان الإدراج: التوهين المتأصل للإشارة التي تمر عبر جهاز التقسيم. وتزداد القيمة النموذجية مع زيادة نسبة الانقسام (على سبيل المثال: 1x8 تبلغ حوالي 10.5 ديسيبل ± 0.8 ديسيبل).
التوحيد: الحد الأقصى للفرق في خسارة الإدراج بين كل منفذ إخراج (القيمة النموذجية: .01.0 ديسيبل).
الخسارة المعتمدة على الاستقطاب: تغير الخسارة الناجم عن التغير في حالة الاستقطاب لضوء الإدخال (القيمة النموذجية: .20.2dB).
الاتجاهية: العزل بين منفذ الإدخال ومنفذ الإخراج (القيمة النموذجية: ≥55dB).
خسارة الإرجاع: نسبة الطاقة الضوئية المنعكسة عند منفذ الإدخال إلى الطاقة الضوئية الواردة (القيمة النموذجية لواجهة UPC: ≥50dB).
نطاق درجة حرارة التشغيل: عادةً -40 درجة مئوية إلى 85 درجة مئوية (أو -5 درجة مئوية إلى 70 درجة مئوية).
نطاق درجة حرارة التخزين: عادة -40 درجة مئوية إلى 85 درجة مئوية.
جودة لامعة: يضمن الاختبار الصارم الاتساق الرائد في الصناعة وطول العمر.
3. المزايا الرئيسية
تكامل عالي الكثافة: يمكنك دمج عدد كبير من المنافذ الفرعية في مساحة حامل محدودة لتحسين استخدام المساحة.
الإدارة المركزية: تسهل الأسلاك الموحدة والصيانة والإدارة في غرفة الآلة المركزية أو إطار التوزيع البصري (ODF) أو المحطة الأساسية.
موثوقية عالية: تكنولوجيا رقاقة PLC ناضجة، والهيكل مستقر، ولا توجد أجزاء متحركة، وعمر الخدمة طويل.
القدرة على التكيف البيئي: يوفر الغلاف القوي حماية بدنية جيدة واستقرارًا لدرجة الحرارة.
الاتساق الجيد: تضمن تقنية PLC أن تكون استجابة الخسارة والطول الموجي لكل قناة متسقة للغاية.
عرض نطاق ترددي واسع للعمل: يدعم الأطوال الموجية الحالية والمستقبلية لاتصالات الألياف أحادية الوضع.
4. سيناريوهات التطبيق النموذجية
الألياف إلى المنزل (شبكة FTTH/PON): تحقيق توزيع الإشارة من ألياف تغذية واحدة إلى عدة مستخدمين (ONU) في المكتب المركزي (جانب OLT) أو نقطة التوزيع الضوئية (نقطة التفرع البصري في ODN) (يشيع استخدامها 1310/1490/1550 نانومتر).
الإرسال البصري لتلفزيون الكابل (CATV): توزيع إشارات بث الوصلة الهابطة على العقد الضوئية (يشيع استخدامها عند 1550 نانومتر).
شبكة الألياف الضوئية المحلية (LAN) ومركز البيانات: تستخدم لتوزيع إشارة الألياف الضوئية الأساسية.
نظام الهوائي الموزع (DAS): توزيع إشارات التردد اللاسلكي المحمولة بصريًا على هوائيات متعددة.
الاختبار والمراقبة: توزيع الإشارات على معدات اختبار أو نقاط مراقبة متعددة في نفس الوقت.
5. اعتبارات التثبيت والنشر
مساحة الخزانة وتبديد الحرارة: قم بتخطيط مساحة كافية للرف (وضع U) وتأكد من أن الخزانة جيدة التهوية.
إدارة الألياف: استخدم أدوات مثل حلقات إدارة الكابلات وأحواض الألياف الضوئية لوضع ضفائر الإدخال/الإخراج بطريقة منظمة لتجنب الانحناء المفرط (نصف قطر الانحناء ≥ 30 مم) والبثق لمنع فقدان أو تلف إضافي. حجز طول مناسب من الألياف لعمليات الصيانة.
تنظيف المنفذ: قبل تثبيت الاتصال، استخدم أدوات تنظيف الألياف الضوئية الاحترافية لتنظيف الوجه النهائي لموصل الألياف الضوئية والجزء الداخلي من محول الفاصل لتجنب تلوث الغبار الذي يسبب زيادة في فقدان الاتصال أو فشله.
عملية الاتصال: قم بمحاذاة نوع المحول (مثل SC/LC) ونوع الوجه النهائي (مثل UPC/APC) لضمان إدخال القابس بالكامل في المحول وإغلاقه في مكانه.
تحديد الملصق: حدد بوضوح العلاقة المقابلة والغرض من منافذ الإدخال والإخراج لتسهيل الصيانة واستكشاف الأخطاء وإصلاحها في المستقبل.
التحقق من الاختبار: بعد التثبيت، استخدم مقياس طاقة بصري ومصدر ضوء مستقر لإجراء اختبار فقدان الارتباط من طرف إلى طرف للتحقق مما إذا كان أداء المقسم والرابط العام يفي بالمعايير.
6. المعايير والشهادات ذات الصلة
ال design, production and testing of rack-mounted PLC splitters usually follow international and industry standards, including but not limited to:
تيلكورديا GR-1209-CORE / GR-1221-CORE
IEC 61300-3 (سلسلة المعايير)
إيك 61753-1 و إيك 61753-021-2 / 021-3
TIA/EIA-455-B (سلسلة FOTP)
ITU-T G.671
RoHS (توجيه تقييد المواد الخطرة)
