ما هو الفرق بين أسلاك التصحيح OM3 و OM4؟

يكمن الاختلاف الرئيسي بين أسلاك التصحيح OM3 وOM4 في عرض النطاق الترددي ومسافة الإرسال: يوفر OM4 عرض نطاق ترددي فعال (EMB) يبلغ 4700 ميجاهرتز · كم - أكثر من ضعف عرض النطاق الترددي OM3 البالغ 2000 ميجاهرتز · كم - ويدعم 100 جيجا إيثرنت على مسافة 150 مترًا، مقارنة بـ 100 متر فقط لـ OM3. كلاهما عبارة عن أنواع ألياف متعددة الأوضاع تشترك في نفس البنية الأساسية/الكسوة 50/125 ميكرومتر، لكن OM4 يستخدم عملية تصنيع ألياف أكثر دقة، مما يجعله الخيار المفضل لمراكز البيانات عالية الكثافة وبيئات الشبكات ذات النطاق الترددي المكثف.

OM3 مقابل OM4 تصحيح الحبل : المواصفات الفنية الرئيسية

إن فهم الاختلافات التقنية بين OM3 وOM4 هو الأساس لاتخاذ القرار الصحيح بشأن توصيل الكابلات. يلخص الجدول أدناه أهم المعلمات جنبًا إلى جنب.

لماذا يقدم OM4 نطاقًا تردديًا أكبر ووصولاً أطول؟

تنبع ميزة أداء OM4 من المظهر الجانبي الانكساري ذو المؤشر المتدرج الأكثر دقة في قلب الألياف. يؤدي هذا التسامح التصنيعي الأكثر صرامة إلى تقليل تأخير الوضع التفاضلي (DMD)، مما يعني انتشار نبضات الضوء بشكل أقل أثناء انتقالها، وهو ما يترجم مباشرة إلى عرض نطاق ترددي أعلى وتشوه أقل للإشارة عبر مسافات أطول.

من الناحية العملية:

• يوفر OM3 هيئة إدارة الانتخابات 2000 ميجاهيرتز·كم كافية لتطبيقات 10G و40G على مسافات متوسطة؛
• يصل OM4 4700 ميجاهيرتز·كم - أعلى بمقدار 2.35 مرة - مما يتيح إرسال موثوق به بسرعة 100 جيجا بايت مع بصريات متوازية مثل أجهزة الإرسال والاستقبال QSFP وQSFP28؛
• بسرعات 40 جيجا و100 جيجا، يقدم OM4 مسافة 50 مترًا إضافية أكثر من OM3، وهو أمر مهم في تخطيطات أرضية مراكز البيانات الكبيرة.

يكون هذا الاختلاف ملحوظًا بشكل خاص عند إقرانه بمصادر الضوء VCSEL (الليزر الباعث لسطح التجويف الرأسي)، والتي تكون حساسة للغاية لعرض النطاق الترددي المشروط للألياف التي تقودها.

كيفية التعرف على OM3 مقابل OM4 تصحيح الحبلs بصريا

إن التحديد الصحيح لأسلاك التصحيح OM3 وOM4 في الحقل يمنع حالات عدم التطابق المكلفة. يمكن التمييز بين النوعين من خلال لون السترة ووضع العلامات عليها.

لون السترة

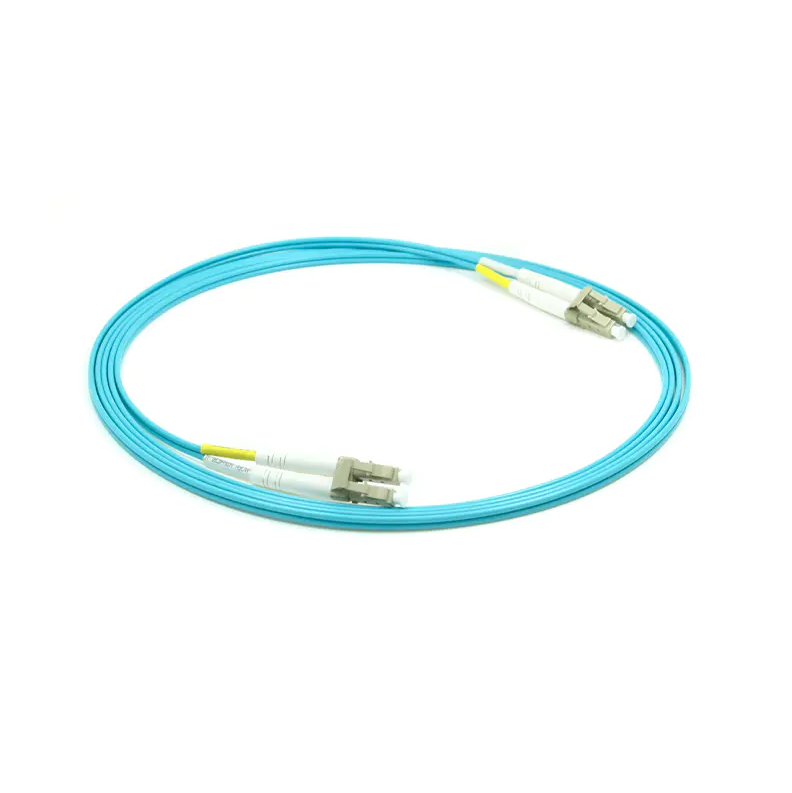

• OM3: أكوا (أزرق فاتح-أخضر) — اللون القياسي لكل TIA-568؛
• OM4: إريكا فيوليت (أرجواني فاتح) — موصى بها بواسطة IEC 60793-2-10؛ ومع ذلك، تستخدم بعض كابلات OM4 أيضًا سترات مائية، لذا فإن اللون وحده ليس دائمًا محددًا.

وضع العلامات وعلامات الطباعة

ستحتوي أسلاك التصحيح ذات السمعة الطيبة على "OM3" أو "OM4" مطبوعة مباشرة على السترة أو صندوق الموصل، وغالبًا ما تكون مصحوبة بـ "50/125" أو تسمية النطاق الترددي مثل "OM4 4700". تحقق دائمًا من العلامة المطبوعة بدلاً من الاعتماد فقط على لون السترة، خاصة عند الشراء من مصادر متعددة.

هل يمكن خلط حبال التصحيح OM3 و OM4؟

فيزيائيًا، نعم، كلا النوعين يستخدمان نفس الأبعاد 50/125 ميكرومتر موصلاتها متوافقة تمامًا ويمكن دمجها معًا . ومع ذلك، فإن خلطها في وصلة واحدة يؤدي إلى انخفاض الأداء إلى شريحة الألياف ذات التصنيف الأقل (مبدأ الوصلة الأضعف).

على سبيل المثال، في رابط 40G:

• يدعم رابط OM4 بالكامل ما يصل إلى 150 متر ;
• يؤدي خلط شرائح OM3 وOM4 إلى تقليل المسافة القصوى الفعالة إلى حد OM3 هو 100 متر ;
• يمكن أن يؤدي الخلط المتكرر أيضًا إلى فقدان إضافي للإدراج بسبب عدم تطابق الوضع عند نقطة الوصل، مما يزيد من معدلات خطأ البتات.

كأفضل الممارسات، استخدم درجة ألياف متسقة في كل رابط على حدة . يعد هذا أمرًا بالغ الأهمية بشكل خاص عند 100 جيجا وما فوق، حيث يصبح من الصعب تحمل أي خسارة في هامش ميزانية الارتباط.

الحد الأقصى لمسافة الإرسال حسب سرعة الشبكة

متى تختار OM3 ومتى تختار OM4

يعتمد الاختيار الصحيح على متطلبات السرعة الحالية لديك، وأطوال تشغيل الكابل، وخريطة طريق الترقية.

اختر OM3 عندما:

• شبكتك تعمل على 10G مع مسافة أقل من 300 متر ;
• أنت تدير شبكة مؤسسة صغيرة إلى متوسطة أو شبكة LAN داخل الحرم الجامعي بمسافات قصيرة بين الحوامل؛
• ليست هناك حاجة متوقعة للانتقال إلى ما بعد 40G على المدى القريب؛
• أنت تقوم باستبدال أسلاك التصحيح في بنية OM3 الأساسية الحالية للحفاظ على الاتساق.

اختر OM4 عندما:

• أنت تقوم بالنشر روابط 40G أو 100G أو ذات سرعة أعلى مع مسارات تقترب أو تتجاوز 100 متر؛
• أنت تقوم ببناء أو توسيع مركز بيانات كبير بهندسة معمارية عالية الكثافة؛
• تتضمن خريطة طريق البنية التحتية الخاصة بك الانتقال إلى 400G خلال السنوات الخمس إلى العشر القادمة؛
• أنت تستخدم بصريات متوازية (واجهات خطة الخطة الرئيسية/الخطة المتوسطة الأجل) للكابلات الأساسية المنظمة.

ومن الجدير بالذكر أن ل 400 جرام وما فوق ، تتبنى الصناعة بشكل متزايد الألياف متعددة الأوضاع ذات النطاق العريض OM5، والتي تدعم تعدد الإرسال بتقسيم الطول الموجي القصير (SWDM) لزيادة سعة الارتباط بشكل كبير. ومع ذلك، يظل OM4 هو المكان المثالي العملي لعمليات نشر 100G الحالية.

أنواع الموصلات وتأثيرها على أداء OM3/OM4

بغض النظر عما إذا اخترت OM3 أو OM4، فإن نوع الموصل وجودة الوجه النهائي لهما نفس القدر من الأهمية لأداء الارتباط الإجمالي. تتضمن موصلات سلك التصحيح الليفي متعدد الأوضاع الشائعة ما يلي:

• إل سي دوبلكس : النوع الأكثر استخدامًا لأجهزة الإرسال والاستقبال SFP/SFP /QSFP في تطبيقات 1G حتى 100G؛ عامل الشكل المضغوط
• إس سي دوبلكس : شائع في شبكات المؤسسات التقليدية وشبكات منطقة التخزين؛
• MPO/MTP : يستخدم للإرسال المتوازي 40G/100G/400G، وتجميع 8 أو 12 أو 24 أليافًا في موصل واحد - وهو ضروري للكابلات الأساسية لمركز البيانات عالي الكثافة؛
• ش : موصل على شكل حربة لا يزال موجودًا في معدات الشبكة القديمة.

لأسلوب التلميع، تُستخدم عادةً أسلاك التصحيح متعددة الأوضاع الكمبيوتر (الاتصال الجسدي) أو UPC (الاتصال الجسدي الفائق) تشطيبات الوجه النهائي، مع خسارة إدخال نموذجية ≥ 0.3 ديسيبل. تجنب توصيل موصلات UPC متعددة الأوضاع بموصلات APC (الاتصال الجسدي المائل) - يؤدي اختلاف الزاوية بمقدار 8 درجات إلى انعكاس كبير للخلف وفقدان الإشارة، حتى لو كان بإمكانهما التزاوج فعليًا.

التوافق مع الإصدارات السابقة وقيمة الاستثمار على المدى الطويل

OM4 متوافق تمامًا مع أجهزة OM3. يمكن توصيل سلك التصحيح OM4 مباشرة بأي منفذ أو جهاز إرسال واستقبال مصمم أصلاً لـ OM3 دون أي تعارض مادي. وهذا يعني أن الترقية إلى OM4 لا تتطلب استبدال الأجهزة الموجودة.

من منظور التكلفة الإجمالية للملكية، فإن نشر OM4 في التركيبات الجديدة يوفر عمر خدمة أطول:

• عند ترقية شبكة 10G لاحقًا إلى 100G، يمكن أن تبقى كابلات OM4 في مكانها دون إعادة سحب الألياف؛
• يقترب مسار OM3 من حدود 100 متر عند 100G ولا يترك سوى مساحة صغيرة للتوسع المستقبلي، مما قد يفرض مشروع إعادة تمديد مكلف؛
• بالنسبة لمراكز البيانات التي تخطط للنمو المستمر في السعة على مدى 5 إلى 10 سنوات، فإن OM4 هو الخيار الأكثر سلامة على المدى الطويل من الناحية الاقتصادية.

ملخص: OM3 أو OM4 - أيهما يجب أن تختار؟

يعتمد القرار على ثلاثة معايير واضحة:

• إذا كانت سرعتك الحالية 10G والكابلات أقل من 300 متر ، OM3 يلبي احتياجاتك بالكامل؛
• إذا كنت تقوم بالجري 40 جرام أو 100 جرام أو تتجاوز المسافات 100 متر ، OM4 هو الاختيار الصحيح؛
• ل إنشاء مركز بيانات جديد أو أي شبكة ذات مسار ترقية واضح ، يؤدي نشر OM4 من البداية إلى تجنب تكاليف إعادة توصيل الكابلات في المستقبل.

لا يكمن الاختلاف الأساسي بين OM3 وOM4 في بنيتهما المادية - فكلاهما عبارة عن ألياف متعددة الأوضاع ذات مؤشر متدرج 50/125 ميكرومتر - ولكن في دقة التصنيع وعرض النطاق الترددي القابل للتحقيق. OM4 هو ترقية للأداء مقارنة بـ OM3، وليس بديلاً لتقنية مختلفة. في التطبيق الصحيح، كلاهما عبارة عن حلول ألياف متعددة الأوضاع موثوقة ومتوافقة مع المعايير.
