كيفية اختيار إغلاق لصق الألياف البصرية؟

يأتي اختيار إغلاق لصق الألياف الضوئية المناسب أربعة عوامل أساسية: بيئة التثبيت، وتكوين مدخل الكابل، وسعة عدد الألياف، وطريقة الختم . قم بذلك بشكل صحيح، وسيكون لديك إغلاق يحمي التوصيلات لمدة 20 عامًا. إذا أخطأت في فهمها، فقد يؤدي دخول الرطوبة أو حدوث عطل ميكانيكي إلى انهيار جزء من الشبكة بالكامل. يقسم هذا الدليل كل عامل ببيانات محددة لمساعدتك في اتخاذ القرار الصحيح.

ما هو إغلاق وصلة الألياف الضوئية وما أهمية الاختيار؟

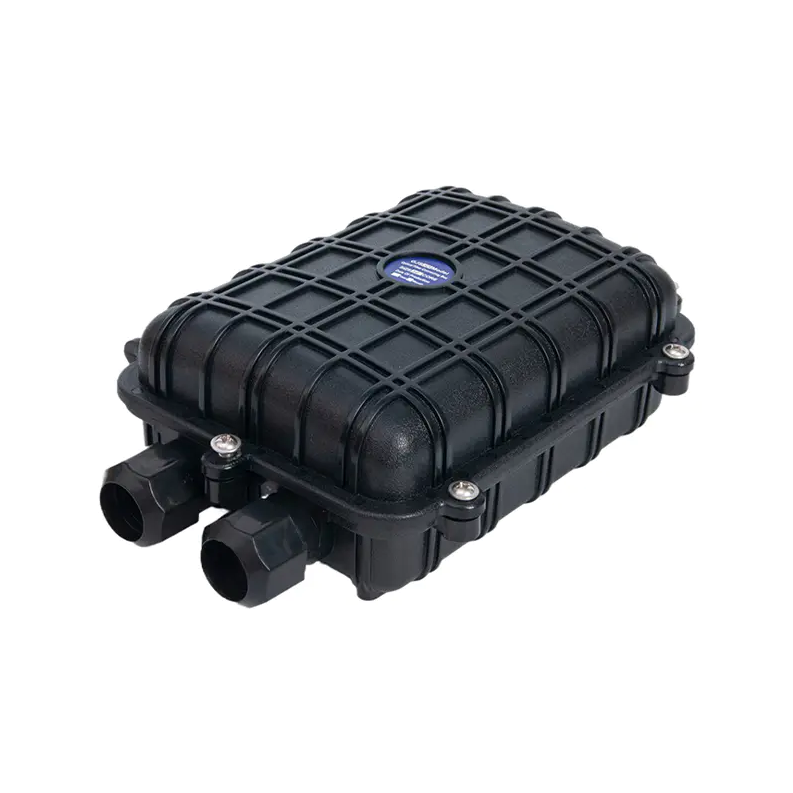

إغلاق وصلة الألياف الضوئية (FOSC) عبارة عن حاوية محكمة الغلق تحمي وصلات الألياف من الأضرار البيئية - الرطوبة والغبار والأشعة فوق البنفسجية وتقلبات درجات الحرارة والضغط الميكانيكي. يتم استخدامها في وصلات الكابلات ونقاط الفروع ومواقع الإنهاء في كل من شبكات الألياف الجوية وتحت الأرض.

يعد الإغلاق غير المتطابق أحد الأسباب الأكثر شيوعًا لفشل شبكة الألياف في هذا المجال. على سبيل المثال، يمكن أن يؤدي استخدام إغلاق القبة المصنف IP67 في قبو تحت الأرض مغمور بالمياه بشكل متكرر - والذي يتطلب IP68 على الأقل مع غمر متر واحد لمدة 24 ساعة - إلى فشل كامل في الوصلات خلال 6 إلى 18 شهرًا. المواصفات الصحيحة تمنع إعادة الربط المكلفة وتوقف الشبكة.

الخطوة 1 – تحديد بيئة التثبيت

البيئة هي معيار الاختيار الأكثر أهمية. فهو يحدد تصنيف حماية الدخول (IP) المطلوب ودرجة المادة وعامل شكل الإغلاق.

المنشآت الجوية

يتم تثبيت الإغلاقات الهوائية على أعمدة أو ربطها بسلك ناقل. إنهم بحاجة إلى الصمود التعرض للأشعة فوق البنفسجية، وحمل الرياح، ودورة درجة الحرارة من -40 درجة مئوية إلى 70 درجة مئوية . ابحث عن أغلفة مصنوعة من البولي كربونات أو ABS المثبت للأشعة فوق البنفسجية وبتصنيف IP55 على الأقل. تعتبر عمليات الإغلاق الأفقية (المؤخرة) هي الاختيار القياسي للهوائي نظرًا لسهولة تركيبها وإعادة دخولها.

تحت الأرض / مدفونة مباشرة

يجب أن تكون عمليات الإغلاق المدفونة مباشرة مقاوم للماء إلى IP68 على الأقل - مُصنف عادةً للغمر على عمق 1-3 أمتار لمدة 24-72 ساعة حسب ظروف التربة. تُستخدم هنا على نطاق واسع عمليات الإغلاق على شكل قبة مع مادة هلامية أو مانعة للتسرب بالحرارة. تجنب عمليات الإغلاق باستخدام الأغطية المغلقة بمسامير فقط؛ تعد إعادة الدخول دون الإضرار بالختم أمرًا بالغ الأهمية للصيانة المستقبلية.

الخزائن وغرف التفتيش تحت الأرض

تعتبر غرف التفتيش والثقوب اليدوية من أقسى البيئات. يمكن أن تغمر هذه المساحات بشكل متكرر، وتتراكم الغازات، وتعرض الإغلاقات لنشاط القوارض. تحديد إغلاق بتصنيف IP68 مع ختم ميكانيكي (حشيات الضغط أو أشرطة الفولاذ المقاوم للصدأ) بدلاً من الأنظمة القائمة على الهلام، والتي يمكن أن تتحلل في ظل دورات الفيضانات المتكررة.

الناهضون في الأماكن المغلقة/المباني

تتطلب عمليات الإغلاق الداخلية في رافعات القنوات أو غرف المعدات حماية أقل عند الدخول (غالبًا ما يكون IP20 أو IP44 كافيًا) ولكنها قد تحتاج إلى تلبية معايير مقاومة الحريق مثل UL 94 V-0 أو IEC 60332. تعتبر عمليات الإغلاق المضمنة أو القائمة على الدرج نموذجية هنا.

الخطوة 2 – حدد نوع الإغلاق الصحيح

تأتي إغلاقات لصق الألياف الضوئية في ثلاثة عوامل شكل رئيسية. يناسب كل منها سيناريوهات النشر المختلفة:

إغلاق القبة استخدم تصميم القاعدة والقبة مختومًا بجوز ضغط أو حلقة مشبك. إنها توفر مقاومة ممتازة للماء IP68 وتعمل بشكل جيد في البيئات عالية الرطوبة. العيب: الوصول إلى الأجزاء الداخلية يتطلب فك القبة، الأمر الذي يمكن أن يكون مرهقًا في الأقبية المحصورة.

إغلاق أفقي (بعقب). تحتوي على غلاف أسطواني ينقسم طوليًا، مما يجعل الوصول إلى علبة الوصلات سريعًا وسهلاً. وهذا يجعلها مفضلة لعمليات النشر الجوي حيث يعمل الفنيون على أعمدة ذات وقت ومساحة محدودين.

عمليات الإغلاق المضمنة تسمح للكابلات بالمرور مباشرة عبر كلا الطرفين، مما يجعلها مثالية لمفاصل الكابلات متوسطة المدى في أنظمة مجاري الهواء أو رافعات البناء. أنها عادة ما توفر البصمة الأكثر إحكاما.

الخطوة 3 – تحديد عدد الألياف وسعة علبة التوصيل

دائما حجم الإغلاق ل ما لا يقل عن 25-50٪ من الألياف أكثر مما هو مطلوب حاليا . تعد توسعات الشبكة أمرًا شائعًا، كما أن إعادة فتح الإغلاق المدفون للمبادلة بوحدة أكبر يعد أمرًا مكلفًا ومزعجًا.

مقاييس السعة الرئيسية التي يجب التحقق منها:

• عدد صواني اللصق: تحتوي كل صينية قياسية على 12-24 وصلة (اندماجية أو ميكانيكية). تحتاج نقطة الوصل المكونة من 48 ليفًا إلى ما لا يقل عن 2-4 صواني.
• منافذ الكابل: حساب عدد الكابلات الداخلة والخارجة. تحتاج نقطة التفرع التي تحتوي على وحدة تغذية واحدة و4 كابلات توزيع إلى 5 منافذ على الأقل. توفر معظم عمليات إغلاق القبة 3-6 منافذ؛ يمكن أن تحتوي عمليات الإغلاق الأفقية على 8 أو أكثر.
• ارتفاع تكديس الدرج: في عمليات إغلاق القبة على وجه الخصوص، يحد ارتفاع كومة الدرج الداخلي من عدد الصواني المناسبة - عادةً ما يتراوح من 6 إلى 12 صينية في وحدة القبة القياسية.

بالنسبة لنقاط توزيع FTTH (الألياف إلى المنزل)، تعتبر عمليات الإغلاق التي تتعامل مع 48-96 أليافًا مع 4-6 منافذ نموذجية. بالنسبة للكابلات الأساسية أو المغذية، تعد سعة الألياف 144-576 مع 8-12 منفذًا أكثر شيوعًا.

الخطوة 4 – تقييم طريقة الختم

يحدد نظام الختم كلاً من مستوى حماية الدخول ومدى سهولة إعادة الدخول في الإغلاق في المستقبل. الطرق الثلاثة الأساسية هي:

ختم هلام

يقوم مانع التسرب بالجيل (أو الشحم) بملء منافذ دخول الكابلات بمركب شبه صلب يتوافق مع أشكال الكابلات غير المنتظمة. إنه يوفر أداء IP68 موثوقًا وسهل التثبيت. ومع ذلك، يمكن أن يجف الهلام أو يجذب الحطام بمرور الوقت، وتتطلب إعادة الدخول التنظيف، مما يضيف وقت الصيانة. الأنسب ل عمليات النشر الدائمة أو المنخفضة إعادة الدخول .

ختم ميكانيكي / ضغط

تعمل حشوات الضغط والحلقات المطاطية على إغلاق منافذ الكابلات عند ربطها بمسامير أو حلقات مشبك. هذه تسمح إعادة الدخول بدون أدوات أو جهد منخفض ولا تترك بقايا. إنها مثالية للأقبية وغرف التفتيش حيث يمكن الوصول إلى الإغلاق عدة مرات في السنة. تم تصنيفه حتى IP68 عند تثبيته بشكل صحيح.

ختم الانكماش الحراري

يتم تطبيق أنابيب الانكماش الحراري مع بطانة لاصقة على مداخل الكابلات بمسدس حراري. بمجرد تطبيقه، فإنه يخلق ختمًا دائمًا وموثوقًا للغاية. المقايضة هي ذلك تتطلب إعادة الدخول قطع أنابيب الانكماش ، مما يجعلها مناسبة فقط لنقاط الوصلات التي نادرًا ما تتم إعادة النظر فيها - هذا إن حدث ذلك على الإطلاق. غالبًا ما يستخدم في تطبيقات البنية التحتية البحرية أو الحيوية حيث يكون الإحكام على المدى الطويل هو الأولوية القصوى.

الخطوة 5 - التحقق من توافق الكابل وقطر الإدخال

لا تقبل جميع عمليات الإغلاق جميع أنواع الكابلات. قبل الشراء تأكد مما يلي:

• نطاق القطر الخارجي للكابل: تقبل معظم عمليات الإغلاق الكابلات من 5 مم إلى 25 مم، ولكن بعض عمليات الإغلاق المقببة تدعم فقط الكابلات التي يصل طولها إلى 16 مم. غالبًا ما يكون للكابلات المدرعة أقطار أكبر وتتطلب مجموعات منافذ محددة.
• نوع الكابل: لكل من الكابلات المسطحة والكابلات المستديرة ذات الأنابيب السائبة والكابلات الشريطية متطلبات دخول مختلفة. تأكد من أن الإغلاق يدعم هندسة الكابل المحددة الخاصة بك.
• تثبيت عضو القوة: تحتاج الكابلات المدرعة أو ذاتية الدعم إلى مثبتات قوية داخل الإغلاق لمنع التوتر من الوصول إلى صواني الوصلات. تأكد من أن الإغلاق يحتوي على أجهزة تثبيت متوافقة.

الخطوة 6 - التحقق من الامتثال للمعايير

يتم اختبار عمليات الإغلاق ذات السمعة الطيبة وفقًا للمعايير المعترف بها دوليًا. عند تقييم المنتج، ابحث عن الامتثال لما يلي:

يجب التعامل بحذر مع الإغلاق الذي يدرج الامتثال لـ IP68 دون الإشارة إلى منهجية اختبار IEC 60529. اطلب دائمًا تقارير اختبار الطرف الثالث من الموردين لعمليات النشر الحرجة.

الأخطاء الشائعة التي يجب تجنبها عند اختيار إغلاق لصق الألياف

• التقليل من نمو الألياف: سيتطلب حجم الإغلاق المناسب تمامًا لعدد الألياف اليوم استبدالًا مكلفًا مع توسع السعة. خطط دائمًا لمساحة رأسية تبلغ 50٪ على الأقل.
• تجاهل تردد إعادة الدخول: إذا كان سيتم الوصول إلى نقطة الوصل كل ثلاثة أشهر للصيانة أو قطرات جديدة، فإن الإغلاق المحكم بالانكماش الحراري يكون غير عملي. قم بمطابقة طريقة الختم مع النموذج التشغيلي الخاص بك.
• اختيار IP67 للأقبية المغمورة بالمياه: يغطي IP67 الغمر لمدة 30 دقيقة على عمق 1 متر. تعاني العديد من الخزائن الموجودة تحت الأرض من فيضانات مستمرة تتجاوز ذلك بكثير. IP68 مع تقييمات عمق ومدة محددة غير قابلة للتفاوض في هذه الظروف.
• تطل على إدارة نصف قطر الانحناء: تتمتع كابلات الألياف بنصف قطر انحناء أدنى (عادةً 20× قطر الكابل للتركيب، و10× للمدى الطويل). تؤدي عمليات الإغلاق مع أدلة التوجيه الداخلية غير الكافية إلى حدوث خسائر في الانحناء الدقيق وفشل الألياف في نهاية المطاف.
• تخطي مجموعات ختم الحقل: تتطلب العديد من عمليات الإغلاق أدوات إغلاق المنافذ القابلة للتثبيت ميدانيًا للمنافذ غير المستخدمة. يمكن أن يؤدي ترك المنافذ المفتوحة - حتى لو كانت مغلقة - إلى الإضرار بتصنيف IP مع مرور الوقت في البيئات القاسية.

قائمة مراجعة الاختيار السريع

استخدم قائمة التحقق هذه قبل الانتهاء من أ إغلاق لصق الألياف البصرية شراء:

1. تأكيد بيئة التثبيت: هوائي، أو قناة تحت الأرض، أو مدفونة مباشرة، أو قبو، أو داخلي
2. تحديد تصنيف IP المطلوب: IP55 (الجوي) / IP67 (الغمر العرضي) / IP68 (الغمر المستمر)
3. قم بإحصاء إجمالي الألياف اليوم وأضف 50% للنمو - حدد الإغلاق الذي يلبي هذا الرقم أو يتجاوزه
4. قم بإحصاء مداخل الكابلات (المنافذ) اللازمة بما في ذلك قطع الغيار للكابلات المستقبلية
5. قم بقياس الأقطار الخارجية للكابل وتأكد من التوافق مع مجموعة أدوات منافذ الإغلاق
6. حدد نوع الختم: جل (دائم)، ميكانيكي/ضغط (إعادة دخول متكرر)، أو انكماش حراري (دائم جدًا)
7. التحقق من الامتثال للمواصفة IEC 60529 والمعايير الإقليمية ذات الصلة (GR-771، EN 50411)
8. تأكد من أن أدلة نصف قطر الانحناء الداخلي تتوافق مع مواصفات الكابل الخاص بك
9. تأكد من تضمين نقاط التثبيت القوية للكابلات المدرعة أو ذاتية الدعم
10. اطلب تقارير اختبار من طرف ثالث لتقييم IP والأداء البيئي
