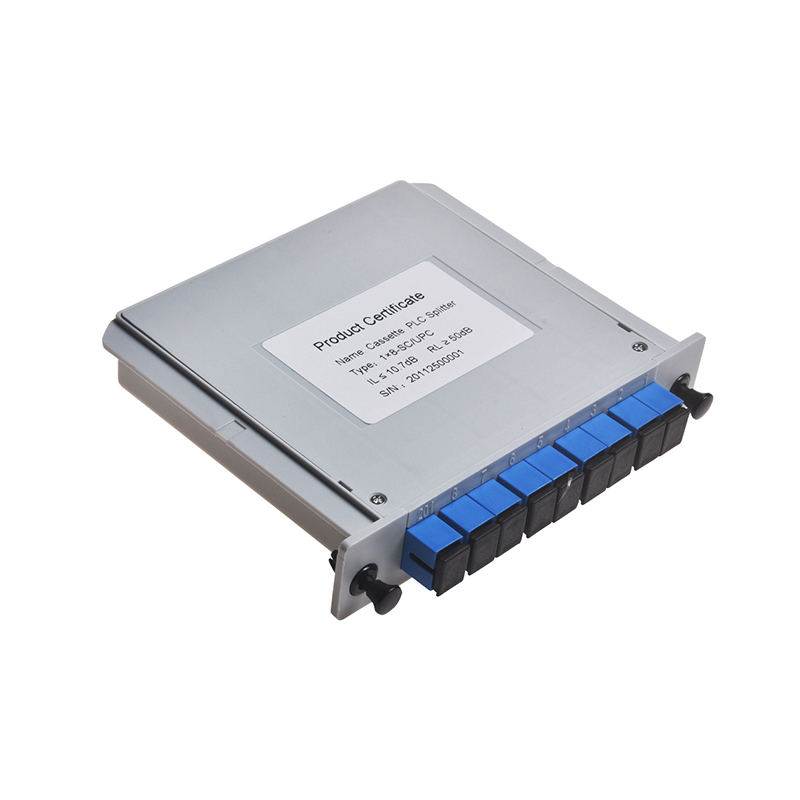

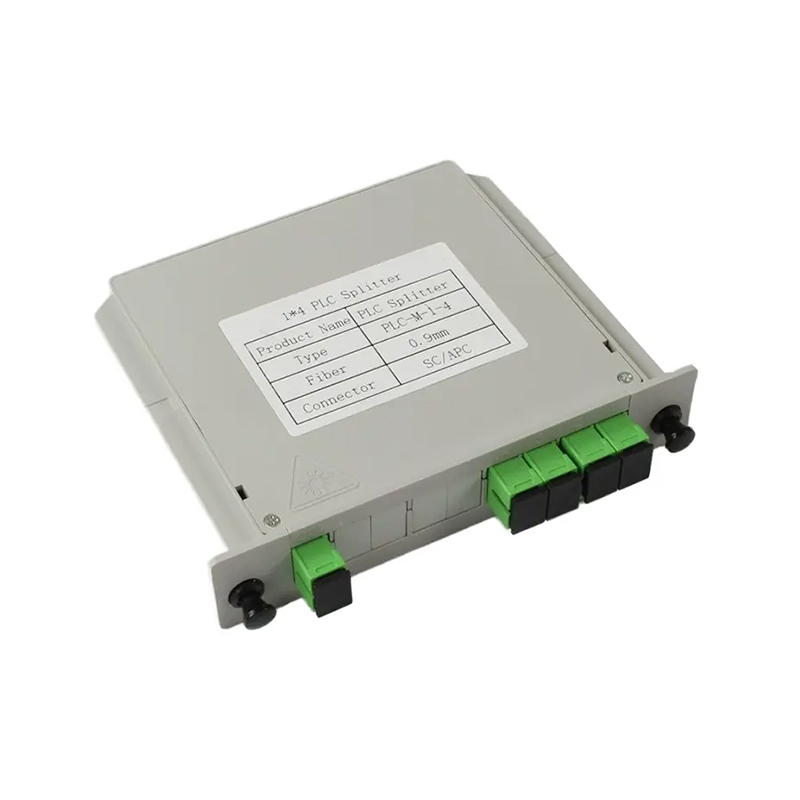

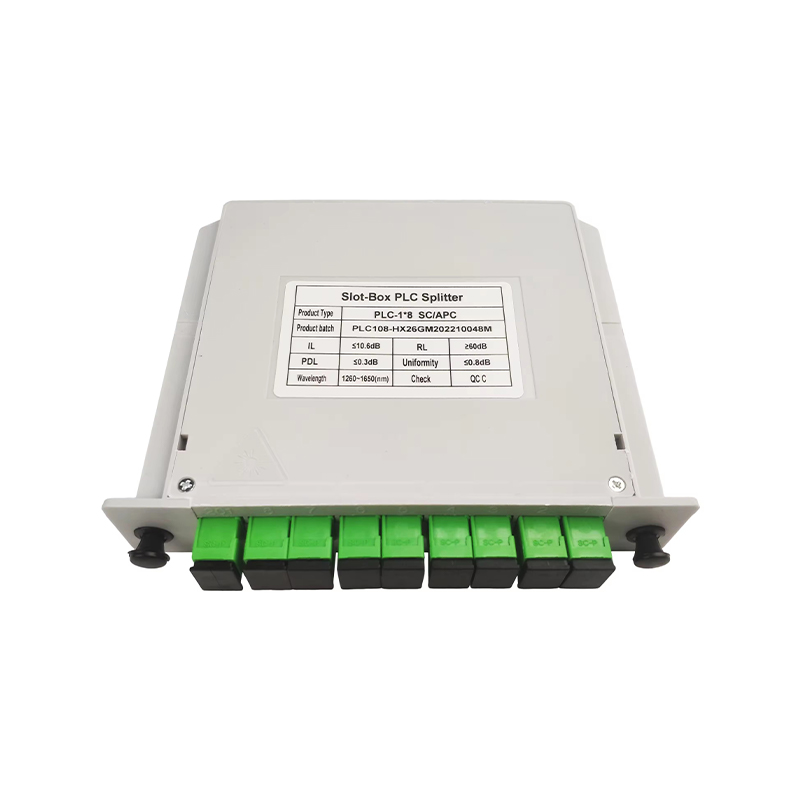

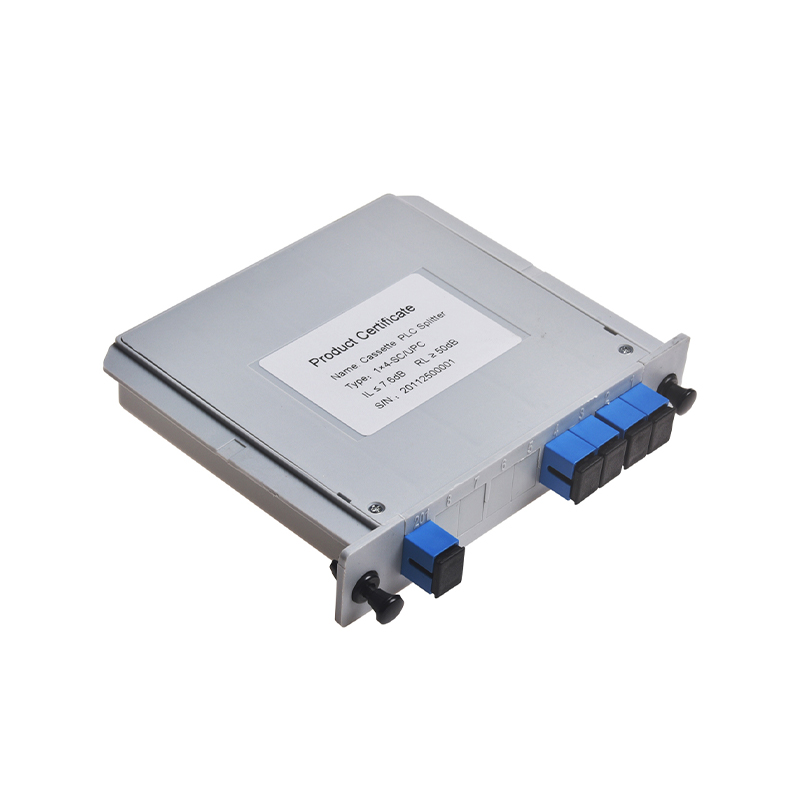

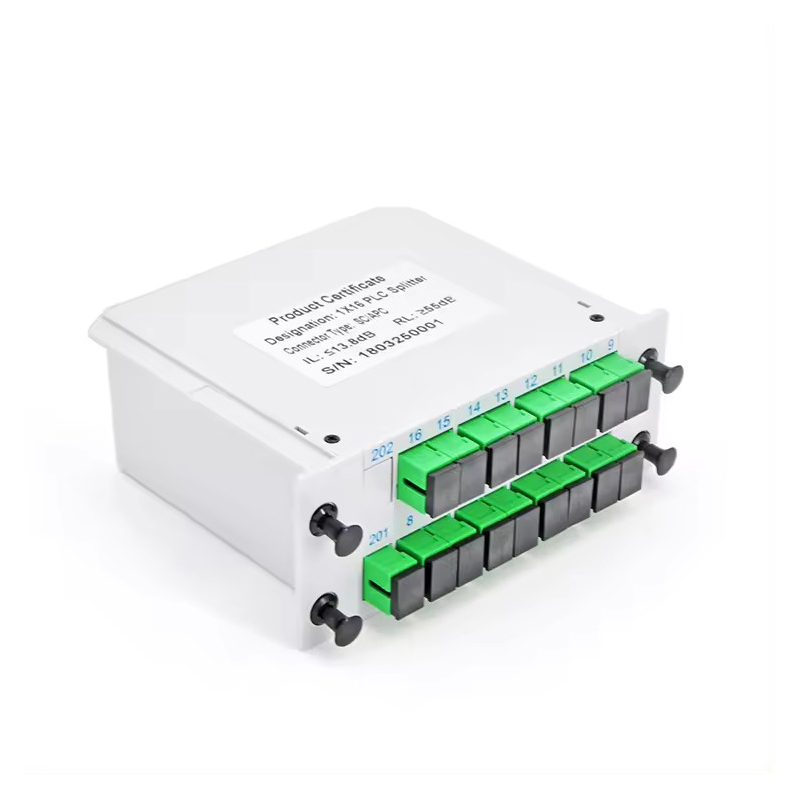

LGX كاسيت الألياف البصرية PLC الفاصل

يدعم جهاز تقسيم LGX Cassette Fiber Optic PLC مجموعة متنوعة من أنواع الألياف وأنواع الموصلات، وهو متوافق مع مجموعة متنوعة من لوحات LGX القياسية، مما يجعله مرنًا للغاية في مراكز البيانات وشبكات الاتصالات وشبكات الأمان.
توفر LGX Cassette مجموعة متنوعة من نسب الانقسام، وتدعم الألياف أحادية الوضع أو متعددة الأوضاع، ويمكن تخصيصها من حيث الطول ونوع الواجهة حسب الحاجة. بالإضافة إلى ذلك، فإن تصميمها المعياري يجعل النشر والتوسع أكثر ملاءمة، ومناسبًا لاحتياجات الشبكة ذات الأحجام المختلفة.

عنا

Ningbo Goshining Communication Technology Co., Ltd. هي مؤسسة تقوم بتصميم وإنتاج وبيع مجموعة كاملة من منتجات الألياف الضوئية مع خدمات عالية الجودة ومن الدرجة الأولى، والتي تمكننا من تلبية متطلبات جميع العملاء وتقديم خدمة شاملة. تشمل منتجاتنا موصل الألياف الضوئية السريع، وسلك التصحيح، ومقسم PLC، والكابلات، وصندوق التوزيع، وإغلاق الوصلة، والصندوق الطرفي وما إلى ذلك. كما نقدم خدمات التخصيص للمساعدة في تطوير علامتك التجارية الخاصة.

شهادة
أخبار
  • Dec 05, 2025_Goshining

    ما هي وظائف صندوق طرفية الألياف الضوئية؟

    في شبكات الاتصال الحديثة أ مربع محطة الألياف البصرية (صندوق طرفية الألياف الضوئية)، المعروف أيضًا باسم صندوق توزيع الألياف الضوئية، أو صندوق ممر الألياف الضوئية، أو صندوق تقسيم الألياف الضوئية، هو مكون رئيسي لا غنى عنه في كابلات ا...
    اقرأ المزيد
  • Nov 28, 2025_Goshining

    كيفية إصلاح أسلاك تصحيح الألياف البصرية؟

    أصبحت اتصالات الألياف الضوئية حجر الزاوية في البنية التحتية للشبكة الحديثة. في جميع أنحاء الشبكة الضوئية، حبال تصحيح الألياف الضوئية هي بلا شك مكونات الاتصال الأكثر شيوعًا والأكثر أهمية. ومع ذلك، فإن تلف أسلاك توصيل الألياف الضوئي...
    اقرأ المزيد
  • Nov 14, 2025_Goshining

    ما هو موصل الألياف البصرية السريع؟

    في عصر المعلومات الذي يتطور بسرعة اليوم، أصبحت اتصالات الألياف الضوئية تقنية أساسية لشبكات العمود الفقري وشبكات الوصول. يعتمد النشر السريع لشبكات الألياف الضوئية وصيانتها بشكل كبير على مكون رئيسي، وهو موصل الألياف الضوئية السريع. ...
    اقرأ المزيد
LGX كاسيت الألياف البصرية PLC الفاصل Industry knowledge

LGX كاسيت الألياف البصرية PLC الفاصل هو جهاز بصري سلبي يعتمد على تقنية الدليل الموجي البصري المستوي (PLC)، ومعبأ في صندوق معياري بحجم LGX (Lucent Gateway Exchange) القياسي. وتتمثل وظيفتها الأساسية في توزيع طاقة الإشارة الضوئية المدخلة بالتساوي إلى منافذ إخراج متعددة وفقًا لنسبة التقسيم المحددة مسبقًا، وذلك لتحقيق نقل الإشارات الضوئية من نقطة إلى عدة نقاط.

1. التكنولوجيا الأساسية: PLC
مبدأ العمل: يتم تصنيع مسارات الدليل الموجي البصري الدقيقة على ركيزة كوارتز باستخدام تكنولوجيا أشباه الموصلات. تقترن الإشارة الضوئية المدخلة وتنقسم في منطقة تقسيم الدليل الموجي.
الميزات الرئيسية:
توحيد الانقسام: الطاقة الضوئية لكل منفذ إخراج متسقة للغاية.
عدم حساسية الطول الموجي: يمكن أن تعمل بثبات في نطاق واسع من الطول الموجي من 1260 نانومتر إلى 1650 نانومتر (يغطي نطاق الاتصال الرئيسي للألياف الضوئية أحادية الوضع).
الاستقرار والموثوقية العالية: هيكل المسار الزجاجي بالكامل، والقدرة على التكيف البيئي الجيد والعمر الطويل.
الاكتناز: الشريحة صغيرة الحجم وسهلة لتحقيق التعبئة والتغليف المتكاملة عالية الكثافة.

2. مميزات تغليف صندوق LGX
تعد عبوات الصناديق LGX (Lucent Gateway Exchange) تجسيدًا مهمًا للإنتاج الموحد في Ningbo Goshining. إنه يتبع بدقة المعايير الدولية مثل IEC 61754. العرض النموذجي هو مضاعف 1 بوصة (25.4 مم) ويمكن تكييفه بسلاسة مع لوحة محول LGX لإطارات توزيع الألياف الضوئية القياسية (ODFs)، وصناديق التوزيع (ODBs)، وصناديق التوصيل المتقاطع (OCCs).
الحجم القياسي: يتوافق مع مواصفات غلاف LGX المحددة بواسطة IEC 61754 والمعايير الأخرى (العرض النموذجي 1 بوصة/25.4 مم)، سهل التثبيت في لوحة محول LGX العالمية لإطار توزيع الألياف الضوئية القياسي (ODF)، وصندوق توزيع الألياف الضوئية (ODB)، وصندوق التوصيل المتقاطع للألياف الضوئية (OCC).
التصميم المعياري: تعمل بنية التوصيل والتشغيل على تبسيط عمليات التثبيت والصيانة والتوسيع وإدارة المنافذ.
حماية المنفذ: قم بتوفير محولات (مثل SC، وLC، وFC، وما إلى ذلك) أو منافذ ضفيرة لحماية الوجه النهائي لموصل الألياف الضوئية بشكل فعال.
الهيكل الداخلي: يحتوي عادةً على شريحة تقسيم PLC، ومجموعة ألياف الإدخال/الإخراج (FA)، والغراء المطابق، ومكونات التعزيز، وما إلى ذلك، مغلفة في غلاف معدني أو بلاستيكي عالي القوة لضمان الأداء البصري والقوة الميكانيكية.

3. المعلمات التقنية الرئيسية
توفر Ningbo Goshining نطاقًا كاملاً من نسب الفروع من 1x2 إلى 1x64، و2x4 إلى 2x32، ويمكنها تخصيص منتجات نسبة الفروع الخاصة وفقًا لاحتياجات العملاء.
المعلمات التالية هي مواصفات نموذجية، وتعتمد القيم المحددة على النموذج (نسبة الفرع، نوع المنفذ):
نسبة الفروع - شائعة: 1x2، 1x4، 1x8، 1x16، 1x32، 1x64؛ 2x4، 2x8، 2x16، 2x32، إلخ.
الطول الموجي للتشغيل - 1260 نانومتر ~ 1650 نانومتر (يغطي عادةً نطاق النظام أحادي الوضع: نطاق O/E/S/C/L)
خسارة الإدراج (IL) - الحد الأدنى النظري لانحراف توحيد الخسارة الإضافية. مثال: القيمة النموذجية 1x32 تبلغ حوالي 16.5 ديسيبل ~ 17.5 ديسيبل
التوحيد - يميز الفرق في فقدان كل منفذ إخراج. مثال: ≥ 1.0 ديسيبل (1xN)
الخسارة المعتمدة على الاستقطاب - (PDL) ≥ 0.3 ديسيبل
فقدان الاتجاهية/الإرجاع - (RL) ≥ 55 ديسيبل (نهاية الإدخال)
درجة حرارة التشغيل - 40 درجة مئوية ~ 85 درجة مئوية (المعيار الصناعي)
درجة حرارة التخزين--40 درجة مئوية ~ 85 درجة مئوية
نوع الألياف - G.652.D ألياف أحادية الوضع
نوع المحول - SC/UPC، SC/APC، LC/UPC، LC/APC، FC/UPC، إلخ (اختياري)
حجم العبوة - معيار LGX (على سبيل المثال، ارتفاع 1U يمكن أن يستوعب وحدات متعددة)

4. سيناريوهات التطبيق النموذجية
الشبكة الضوئية المنفعلة (PON): عقدة التقسيم البصري الأساسية لشبكة FTTx (الألياف إلى المنزل/المبنى/العقدة) (مثل توزيع الإشارة بين OLT وONU/ONT المتعددة).
إطار/صندوق توزيع الألياف (ODF/ODB): توزيع المسار البصري الداخلي وإدارة غرفة الكمبيوتر المركزية ومركز البيانات.
الألياف إلى الهوائي (FTTA): تقسيم الإشارة الضوئية في شبكات الوصول اللاسلكية الموزعة (DAS) وشبكات النقل الأمامي/المتوسط ​​5G.
تلفزيون الكابل (CATV): توزيع متعدد النقاط للإشارات الضوئية في شبكات HFC.
الاختبار والقياس: عندما يلزم توزيع إشارة مصدر ضوء واحدة على معدات اختبار أو نقاط مراقبة متعددة في نفس الوقت.

5. نقاط الاختيار والتثبيت
نسبة الانقسام: يتم تحديدها وفقًا لطوبولوجيا الشبكة وعدد المستخدمين النهائيين.
نوع المنفذ: حدد محولًا يطابق موصل الألياف الموجود (SC، LC، FC) والوجه النهائي (UPC الأزرق، APC الأخضر) في النظام.
بيئة التثبيت: تأكد من أن الجهاز (ODF/ODB) يدعم التثبيت القياسي لوحدة شريط الكاسيت LGX.
إدارة الألياف: انتبه إلى نصف قطر ثني الألياف (≥ 30 مم) أثناء التثبيت لتجنب الانحناء المفرط أو الضغط على أسلاك التوصيل المصنوعة.
التنظيف: قبل التثبيت والتوصيل، يجب استخدام أدوات احترافية لتنظيف وجه طرف موصل الألياف ومنفذ الجهاز.
