مقسم الألياف الضوئية PLC

باعتبارها واحدة من المنتجات الأساسية لشركة Ningbo Goshining Communication Technology Co., Ltd مقسم الألياف الضوئية PLC (مقسم دائرة الموجات الضوئية المستوية) هو جهاز بصري سلبي تم تطويره بناءً على تقنية الدليل الموجي البصري المستوي. يتم استخدامه لتوزيع إشارة بصرية واحدة بالتساوي على منافذ إخراج متعددة. وهو مكون رئيسي في الألياف إلى المنزل (FTTH)، والشبكة الضوئية المنفعلة (PON)، وشبكة توزيع الإشارات الضوئية متعددة العقد. بالاعتماد على قدرات الشركة المتكاملة في تصميم وإنتاج وبيع مجموعة كاملة من منتجات الألياف الضوئية، تلتزم Ningbo Goshining بتزويد العملاء بمقسمات PLC عالية الجودة وعالية الموثوقية وحلول اتصالات بصرية شاملة لتلبية الاحتياجات المتنوعة بدءًا من الوصول المنزلي إلى الشبكات الأساسية.

مبدأ العمل
يستخدم مقسم PLC عمليات أشباه الموصلات (مثل الطباعة الحجرية الضوئية والحفر) لإنشاء هياكل دليل موجي بصري دقيق على ركائز الكوارتز. بعد دخول الإشارة الضوئية المدخلة إلى الدليل الموجي الفرعي من النوع Y، يتم استخدام هيكل التقسيم المتتالي لتحقيق توزيع الطاقة الضوئية 1xN أو 2xN. يعتمد مبدأ التقسيم على اقتران الوضع وتوزيع الطاقة للمجال الكهرومغناطيسي في الدليل الموجي. يعمل تصميم مقسم PLC من Ningbo Goshining على تحسين معلمات هيكل الدليل الموجي لضمان التوحيد وخصائص الخسارة المنخفضة لتحويل الإشارة الضوئية، مما يوفر توزيعًا مستقرًا للإشارة الضوئية لـ FTTH وPON والسيناريوهات الأخرى.

الهيكل الأساسي والتعبئة والتغليف

1. شريحة الدليل الموجي البصري
كمكون أساسي، تستخدم شريحة الدليل الموجي ثاني أكسيد السيليكون عالي النقاء (SiO₂) أو مواد بوليمر عالية الأداء، وتدرك وظيفة تقسيم الإشارة الضوئية من خلال دوائر الدليل الموجي الضوئية المستوية الدقيقة. تتحكم Ningbo Goshining بشكل صارم في نقاء مواد الرقاقة ودقة هيكل الدليل الموجي لضمان استقرار الأداء البصري ودعم تكوين نسبة الانقسام المرنة من 1x2 إلى 2x64.

2. مجموعة الألياف
يستخدم طرف الإدخال/الإخراج مصفوفة ألياف أحادية الوضع مرتبة عالية الدقة (عادةً ألياف G.652.D)، والتي يتم توصيلها بسلاسة بشريحة الدليل الموجي من خلال قطع زاوية بزاوية 8 درجات وتقنية اقتران عالية الدقة. تضمن عملية الاقتران التي طورتها الشركة ذاتيًا دقة محاذاة الألياف الضوئية والدليل الموجي، وتقلل من فقدان الإدخال، وتحسن اتساق المنتج.

3. استمارة التغليف
توفر Ningbo Goshining مجموعة متنوعة من حلول التغليف لتلبية احتياجات السيناريوهات المختلفة:

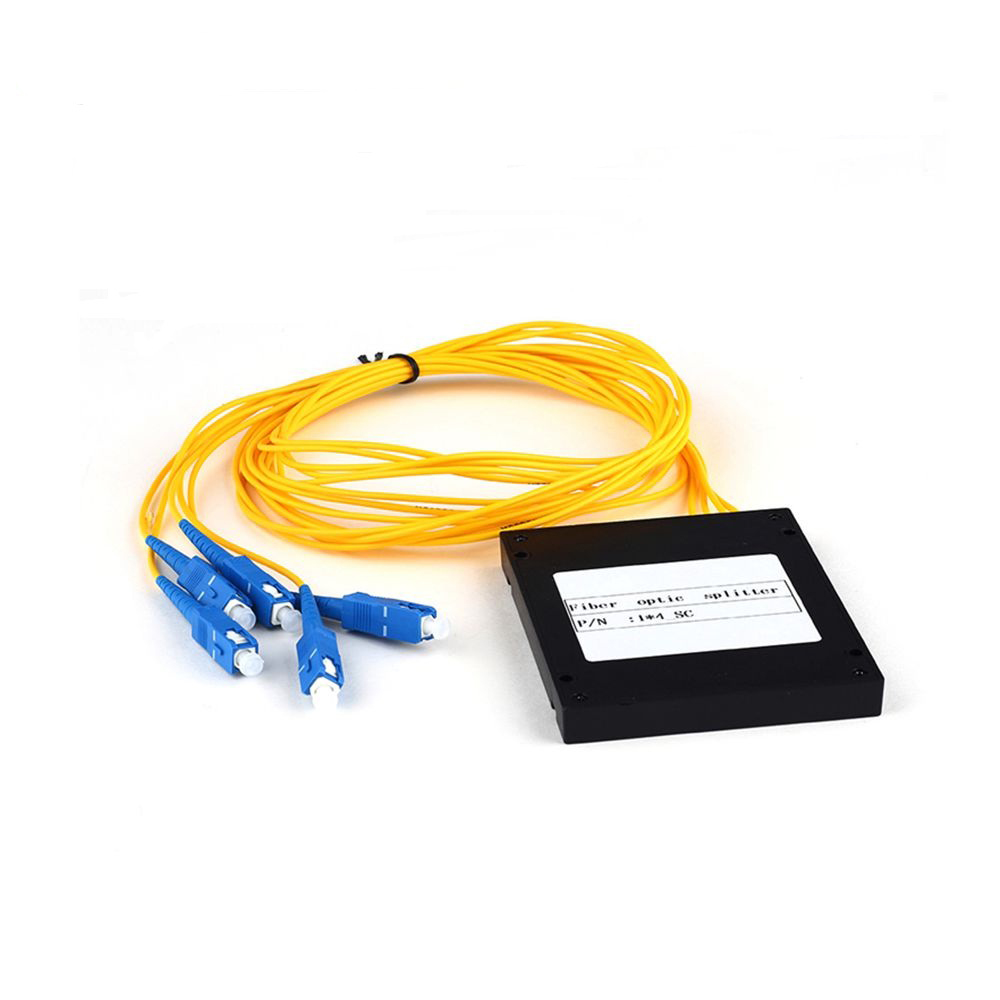

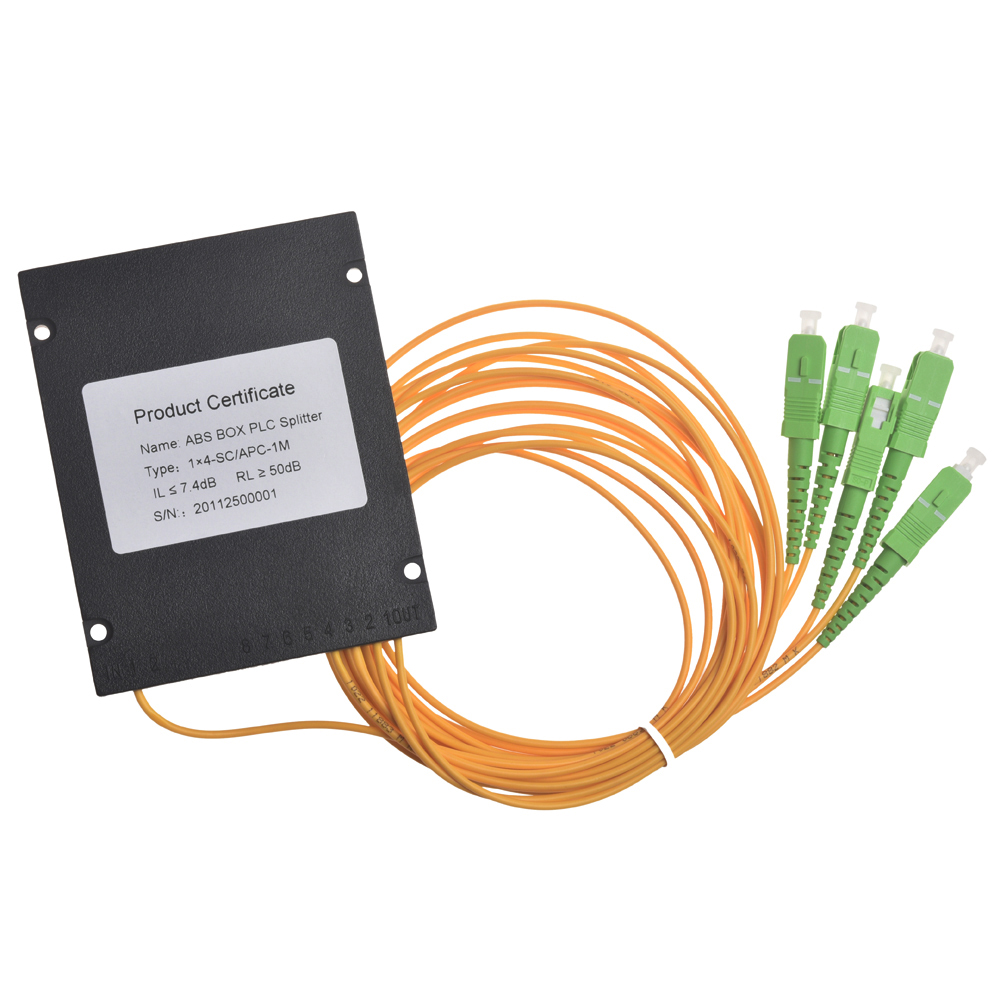

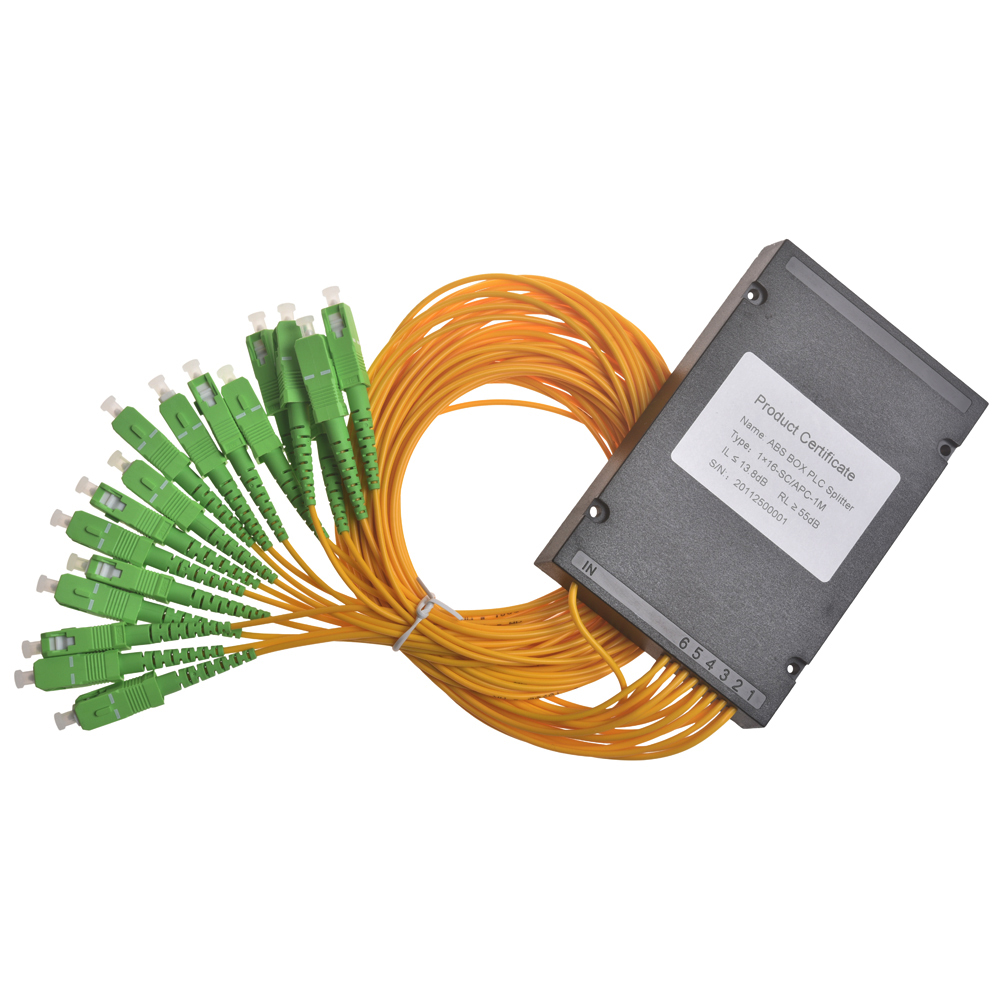

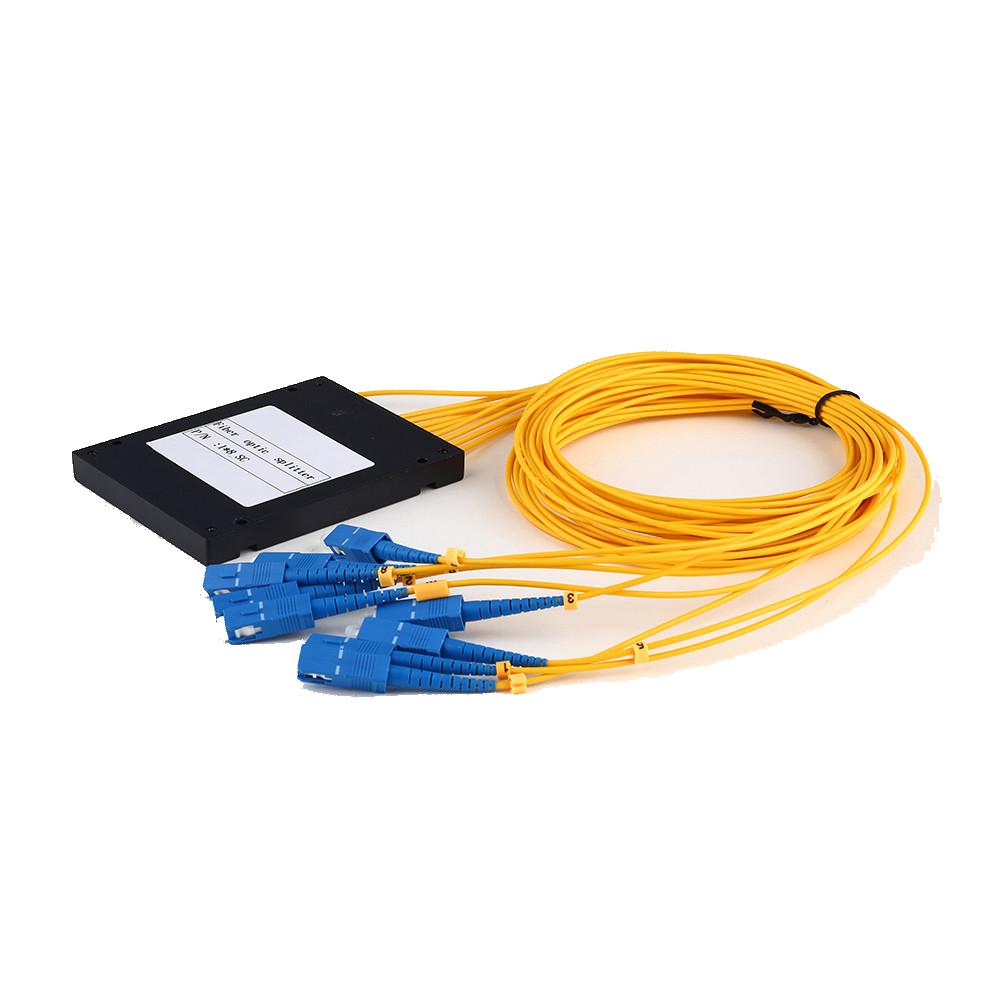

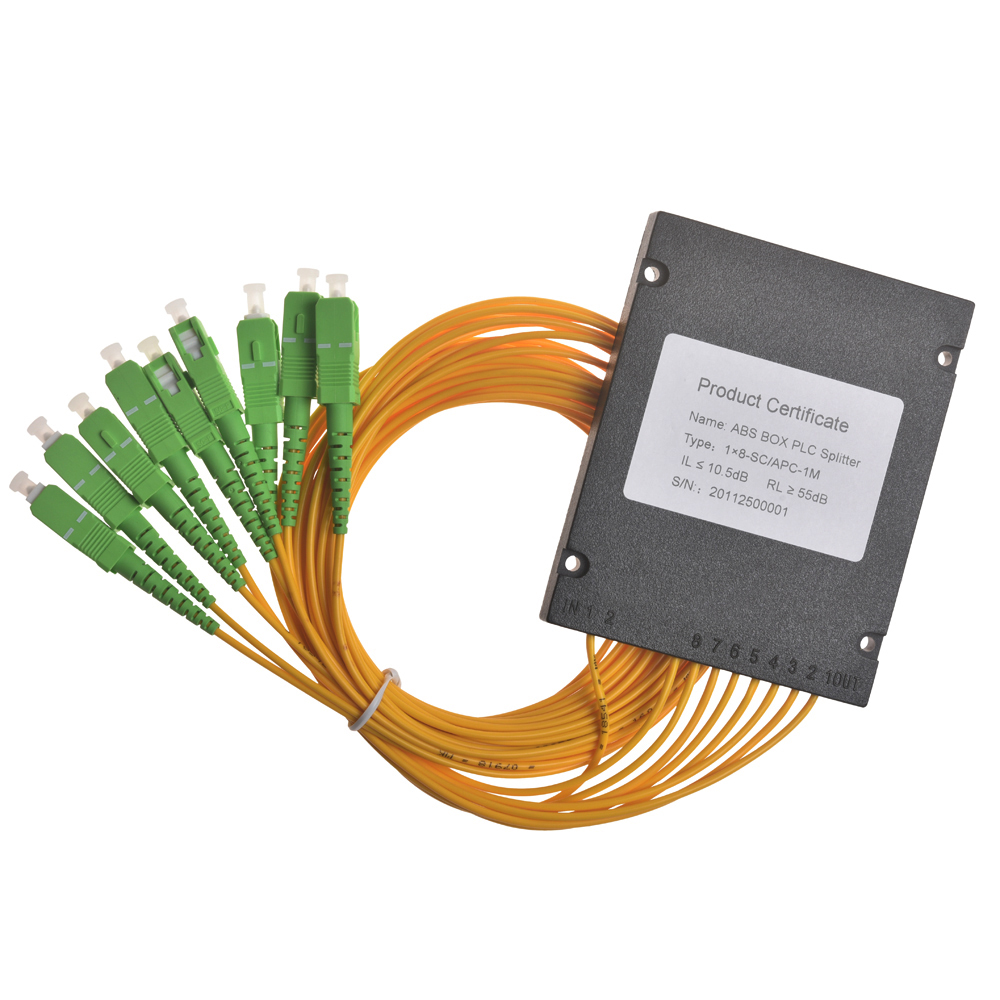

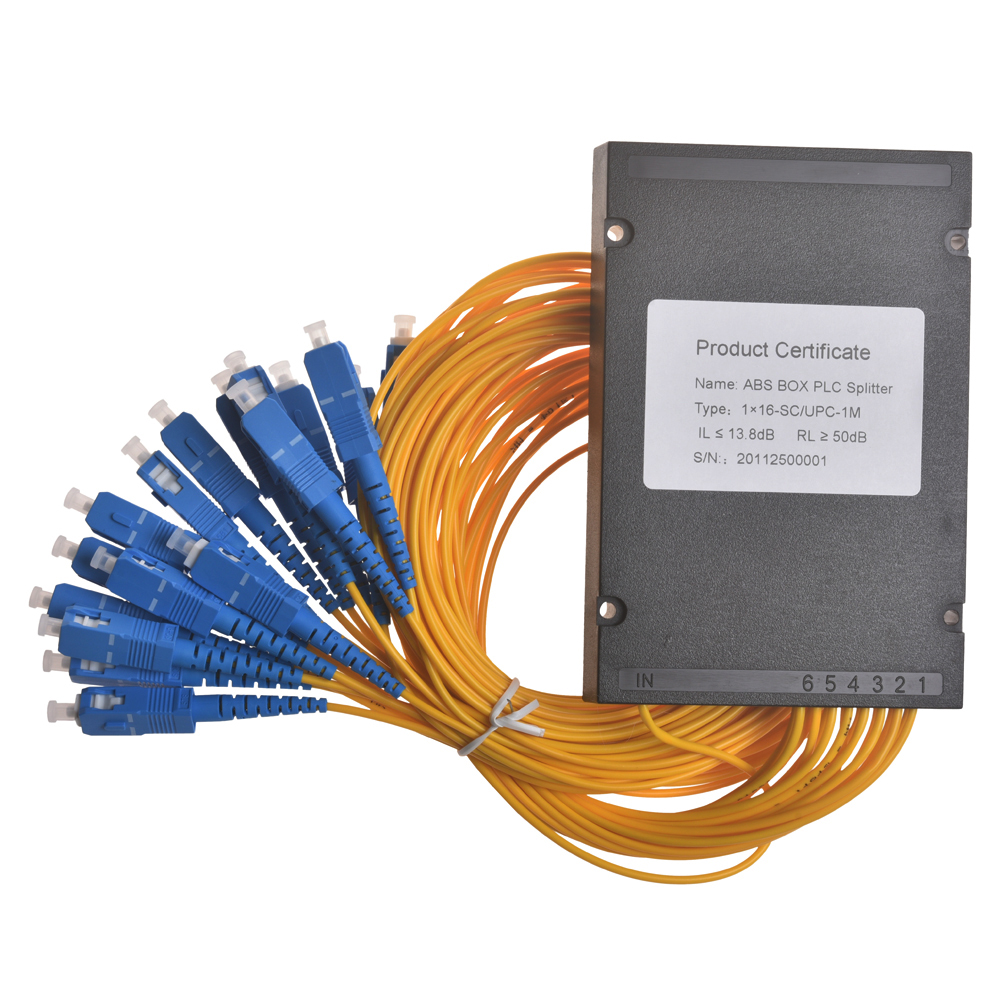

التغليف الدقيق (Micro): تصميم صندوق ABS مدمج، مناسب للجزء الداخلي من صندوق التوزيع البصري؛

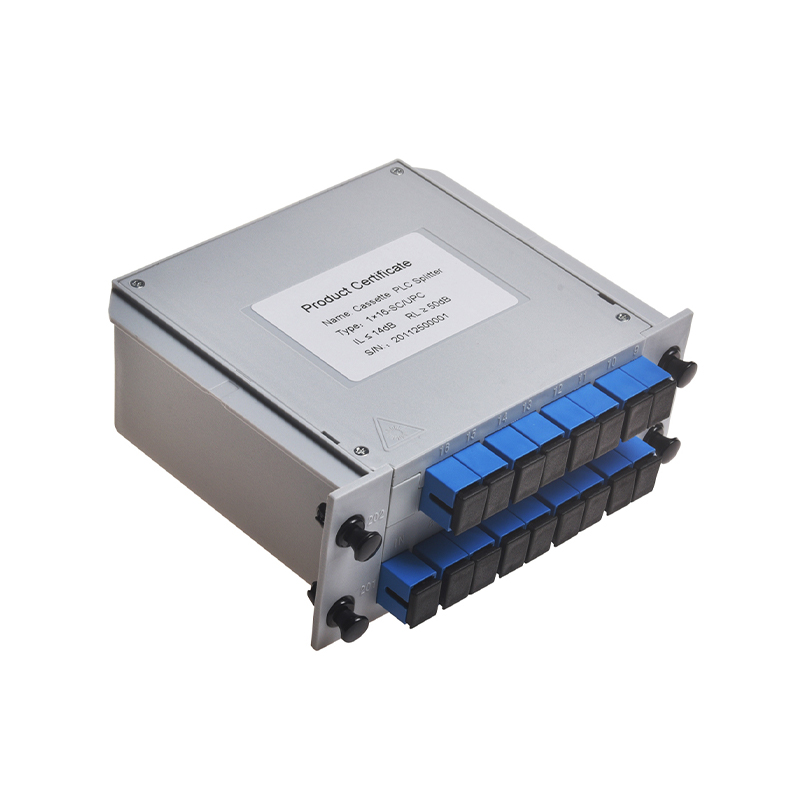

عبوة الوحدة/المكون الإضافي (الوحدة النمطية/المكون الإضافي): وحدة حامل قياسية 1U، سهلة التركيب على حامل ODF؛
علبة التغليف (صينية): تتكيف مع صينية ربط الألياف أو صندوق التوزيع؛

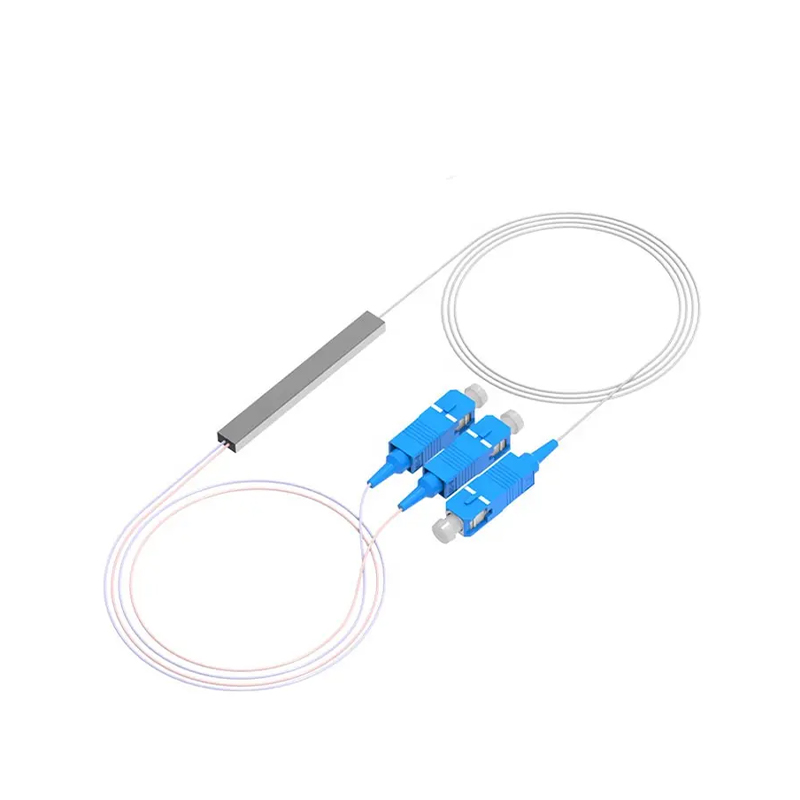

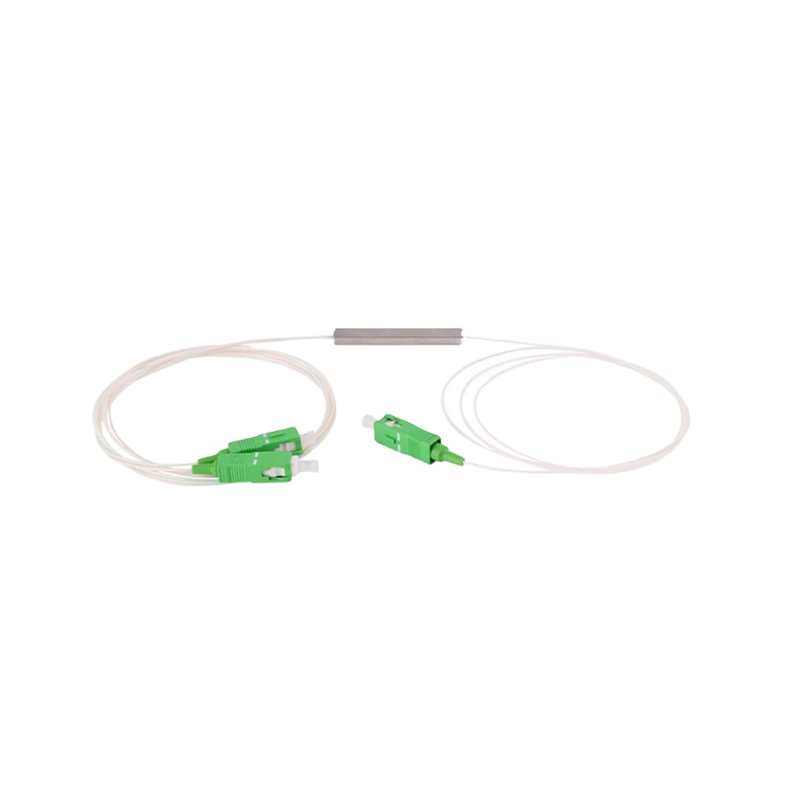

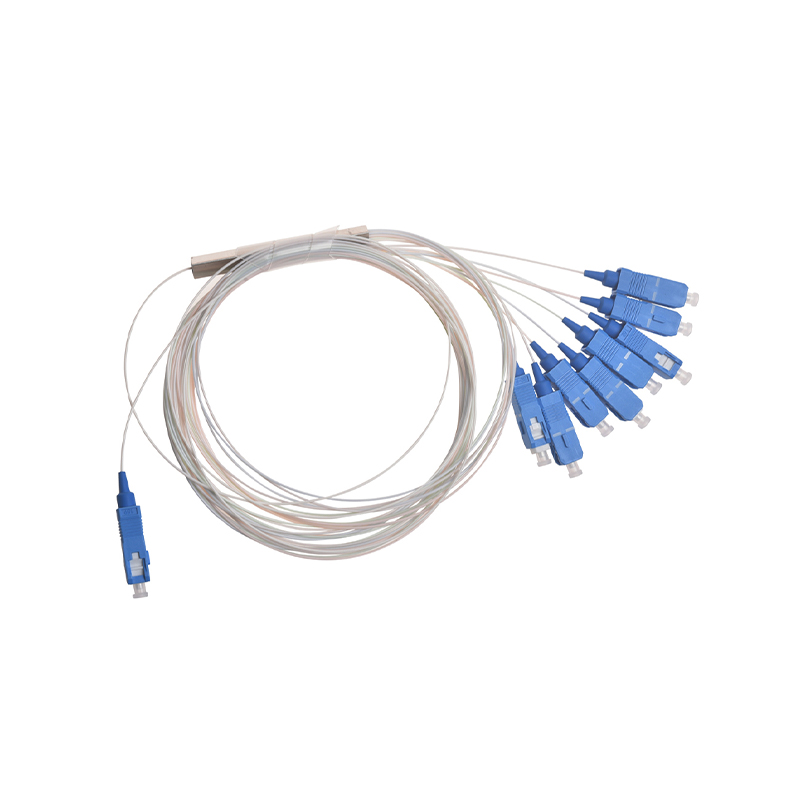

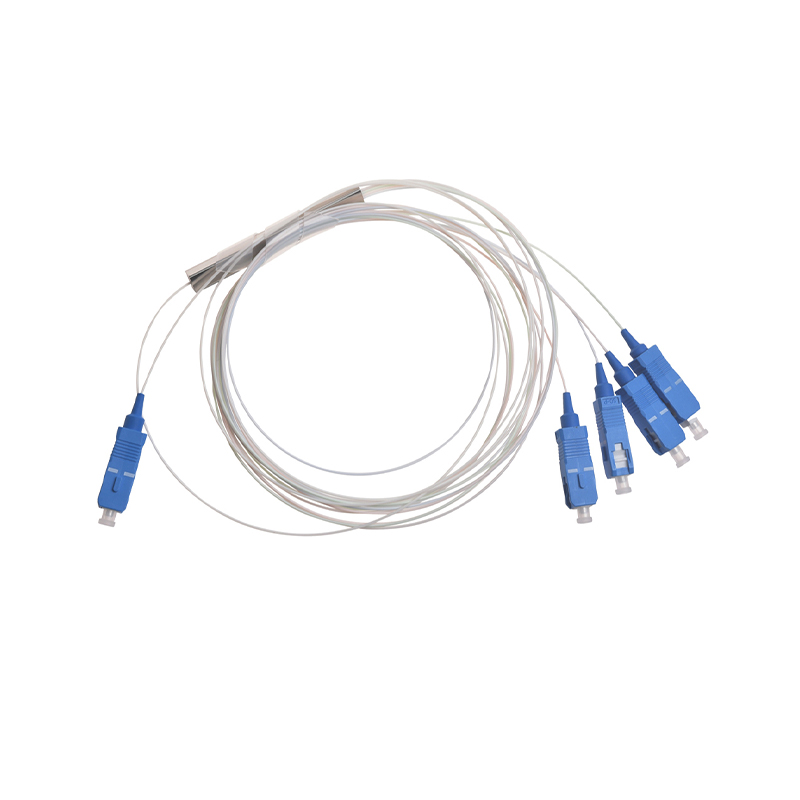

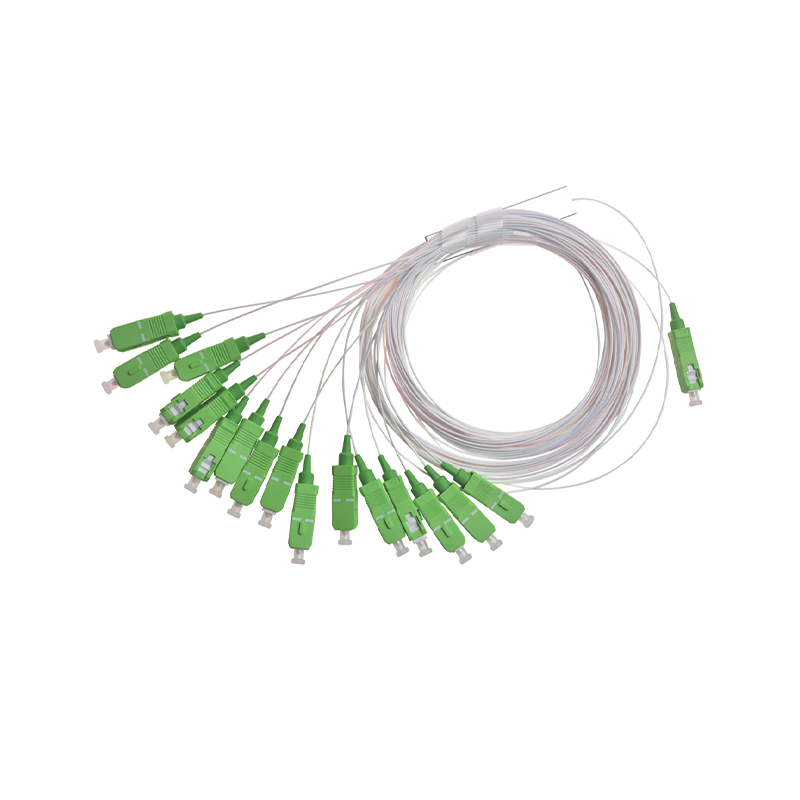

تغليف الأنابيب المصنوعة من الفولاذ المقاوم للصدأ (بدون كتل): تصميم ذو مستوى حماية عالي، مناسب للبيئات القاسية مثل درجات الحرارة العالية والرطوبة العالية.
جميع العبوات مملوءة بالسيليكون أو الراتينج لتعزيز الاستقرار الميكانيكي والتحمل البيئي.

معلمات الأداء الرئيسية
يتبع جهاز التقسيم PLC من Ningbo Goshining معايير الصناعة بشكل صارم من حيث الأداء ويحسن المعلمات الرئيسية بناءً على احتياجات العملاء:
نسبة الانقسام: تدعم التكوينات المرنة مثل 1:4، 1:8، 1:16، 1:32، 1:64، 2x32، 2x64؛
الطول الموجي للعمل: يغطي نافذة واحدة (1310/1490/1550 نانومتر)، نافذة مزدوجة (1310/1490 نانومتر، إلخ) ونطاق كامل (1260-1650 نانومتر)؛
فقدان الإدراج (IL): نطاق القيمة النموذجي هو 3.6 ديسيبل (1x2) إلى 21.0 ديسيبل (1x64)، وهو أفضل من متوسط ​​الصناعة؛
التوحيد: الفرق في فقدان الإدخال لكل منفذ إخراج هو .01.0 ديسيبل، مما يضمن توزيع الإشارة المتوازن؛
فقدان العودة (RL): ≥55dB، مما يقلل من تداخل انعكاس الإشارة؛
الخسارة المعتمدة على الاستقطاب (PDL): .20.2 ديسيبل، تتكيف مع مدخلات حالة الاستقطاب المختلفة؛
القدرة على التكيف البيئي: درجة حرارة التشغيل -40 درجة مئوية إلى 85 درجة مئوية، ودرجة حرارة التخزين في نفس النطاق، وتلبية متطلبات التطبيقات الصناعية.
سيناريوهات التطبيق الرئيسية
بالاعتماد على مزايا مجموعة كاملة من منتجات الألياف الضوئية، يتم استخدام مقسمات PLC من Ningbo Goshining على نطاق واسع في السيناريوهات التالية:

شبكة FTTH: توزيع إشارة الألياف الضوئية الأساسية على محطات مستخدمين متعددة (ONT/ONU) عند نقطة التوزيع البصري (ODP)؛
نظام PON: دعم تفرع الإشارات الضوئية لـ EPON وGPON وXG-PON وNG-PON2 وغيرها من التقنيات؛
الشبكة الضوئية CATV: تحقيق توزيع متعدد القنوات لإشارات البث النهائية؛
نظام استشعار الألياف الضوئية: يدعم جمع وتوزيع الإشارة متعددة النقاط؛
مركز البيانات/شبكة المؤسسة: التكيف مع الشبكة المحلية (LAN) وبناء احتياجات أسلاك الكابلات الضوئية.
بالإضافة إلى ذلك، توفر الشركة خدمات مخصصة، يمكنها ضبط نسبة التقسيم أو شكل التغليف أو دمج مكونات الألياف الضوئية الأخرى (مثل الموصلات السريعة والوصلات) وفقًا لاحتياجات العميل الخاصة للمساعدة في إنشاء منتجات ذات علامة تجارية خاصة.

النقاط الرئيسية لعملية التصنيع
يتبع إنتاج جهاز التقسيم PLC الخاص بـ Ningbo Goshining عملية مراقبة الجودة الصارمة:
ترسيب الرقاقة: تنمية طبقة دليل موجي عالية النقاء من السيليكا على ركيزة من السيليكون؛
الطباعة الحجرية الضوئية والحفر: تشكيل نمط دليل موجي محدد مسبقًا من خلال التعرض للأشعة فوق البنفسجية والحفر الأيوني التفاعلي (RIE)؛
معالجة التلدين: تحسين الخصائص البصرية للدليل الموجي وتقليل فقدان الإرسال؛
طحن وتلميع الوجه النهائي: ضمان التسطيح والعمودية لوجه نهاية الدليل الموجي وتحسين كفاءة الاقتران؛
اقتران محاذاة صفيف الألياف: استخدام معدات عالية الدقة لتحقيق محاذاة دقيقة وترابط دائم للألياف الضوئية والوجه النهائي للدليل الموجي؛
اختبار الأداء: اختبار شامل للمعلمات الرئيسية مثل فقدان الإدراج، والتوحيد، وفقدان العودة؛
حماية التغليف: تجميع الغلاف وملئه بالغراء الواقي، واجتياز اختبارات الموثوقية البيئية مثل دورة درجة الحرارة والاهتزاز.

اعتبارات الاختيار
نسبة الفروع: يتم تحديدها وفقًا لعدد مستخدمي الشبكة أو العقد الفرعية (مثل 1x32، 2x64).
الطول الموجي للعمل: تطابق الطول الموجي الذي يستخدمه النظام (نافذة مفردة/مزدوجة/ثلاثية).
خسارة الإدراج: يجب تضمينها في ميزانية طاقة الارتباط، واختيار المنتجات التي تلبي متطلبات هامش النظام.
شكل التغليف: حدد أنبوبًا صغيرًا أو مكونًا إضافيًا أو صينية أو أنبوبًا من الفولاذ المقاوم للصدأ وفقًا لبيئة التثبيت (صندوق الأسلاك/الرف/الخارجي).
درجة حرارة التشغيل: اختر بين نطاقات درجات الحرارة التجارية أو الصناعية حسب بيئة النشر (داخلي/خارجي).
الامتثال للمعايير تأكيد الامتثال لمعايير الصناعة (مثل IEC 61300-3، Telcordia GR-1209-CORE، GR-1221-CORE).
