ما هو إغلاق وصلة الألياف البصرية؟

أ إغلاق وصلة الألياف الضوئية هو جهاز خاص يستخدم لتوصيل وحماية وإدارة الكابلات الضوئية. يتم استخدامه عادةً لعمليات مثل الربط أو التفرع أو التوصيل المباشر أو حجز الكابلات الضوئية. إنها تلعب دورًا رئيسيًا في أنظمة اتصالات الألياف الضوئية، مما يضمن التشغيل المستقر والموثوقية طويلة المدى للكابلات الضوئية في بيئات مختلفة.

الوظائف الرئيسية لإغلاق لصق الألياف البصرية
اتصال الكابل البصري: يستخدم لتوصيل كابلين ضوئيين أو أكثر لتحقيق النقل المستمر للإشارات الضوئية.

الحماية الميكانيكية: تمنع تلف الكابل البصري بسبب التوتر أو الانحناء أو القوى الخارجية عند الاتصال.

حماية البيئة: يوفر خصائص مانعة للتسرب مثل مقاومة الماء والغبار والرطوبة لمنع الرطوبة والغبار والحشرات وما إلى ذلك من الدخول إلى الداخل.

إدارة الألياف المتبقية: توفر مساحة ثابتة وفرز للألياف المتبقية بعد ربط الألياف الضوئية، وهو مناسب للصيانة والإدارة.

الدعم والتثبيت: يوفر الدعم المادي للكابل البصري لمنع الارتخاء بسبب الجاذبية أو الاهتزاز.

هيكل التكوين إغلاق وصلة الألياف الضوئية
الغلاف (غطاء الصندوق المشترك): عادة ما يكون مصنوعاً من المعدن أو البلاستيك عالي القوة، مع مقاومة جيدة للضغط ومقاومة للتآكل. تم تصميم السطح بفتحات تثبيت، وأخاديد إغلاق، وما إلى ذلك لسهولة التركيب والختم.

مكونات الختم: تستخدم بشكل شائع حشوات السيليكون، وأنابيب الانكماش الحراري، والحلقات الدائرية، وما إلى ذلك، المستخدمة لتحقيق حماية مستوى IP (مثل IP68).

أجهزة التثبيت: بما في ذلك المشابك والأقواس والمسامير وغيرها، والتي تستخدم لتثبيت الكابلات الضوئية لمنع انزلاقها.

صينية تجميع الألياف المتبقية: تستخدم لتنظيم وإصلاح الطول الزائد للألياف الضوئية لسهولة اللحام والصيانة.

وحدة الانصهار (اختيارية): تحتوي بعض الطرز المتقدمة على وصلات دمج مدمجة أو وحدات انكماش حراري لعمليات اللحام في الموقع.

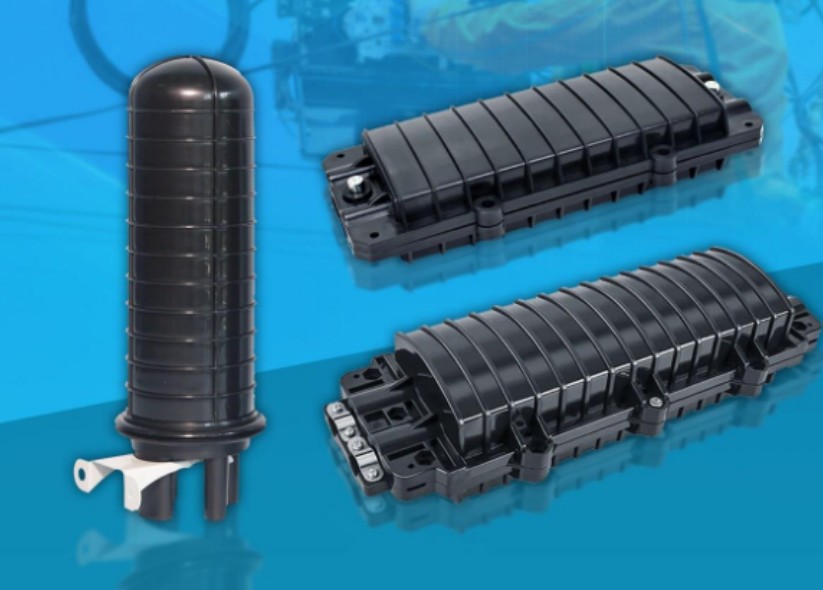

أنواع إغلاق لصق الألياف
اعتمادا على سيناريو الاستخدام والمتطلبات الوظيفية، يمكن تقسيم إغلاق لصق الألياف إلى الأنواع التالية:

المعلمات التقنية لإغلاق لصق الألياف البصرية

أpplication scenarios of إغلاق وصلة الألياف الضوئيةes
شبكة FTTH (الألياف إلى المنزل): تستخدم للوصول إلى الألياف في الكيلومتر الأخير، وتوصيل الكابلات الضوئية ومحطات المستخدم.

شبكة FTTB (الألياف إلى المبنى): تستخدم لتوزيع الألياف داخل المباني.

شبكة الكابلات الضوئية الحضرية: تستخدم لتوصيل الكابلات الضوئية الرئيسية بالكابلات الضوئية الفرعية.

نظام اتصالات الطاقة: يستخدم لاتصالات الألياف الضوئية في أبراج الطاقة والمحطات الفرعية وغيرها من الأماكن.

أنظمة المراقبة والأمن: تستخدم لوصلات الألياف الضوئية للمراقبة بالفيديو والنقل الذكي وغيرها من الأنظمة.

الكابلات الضوئية البحرية والاتصالات بعيدة المدى: تستخدم لاتصالات الكابلات الضوئية عبر المحيطات أو عبر المناطق.

ما هي الأنواع الشائعة من إغلاق وصلة الألياف الضوئيةes ؟ ما هي بيئات التثبيت المناسبة لها؟

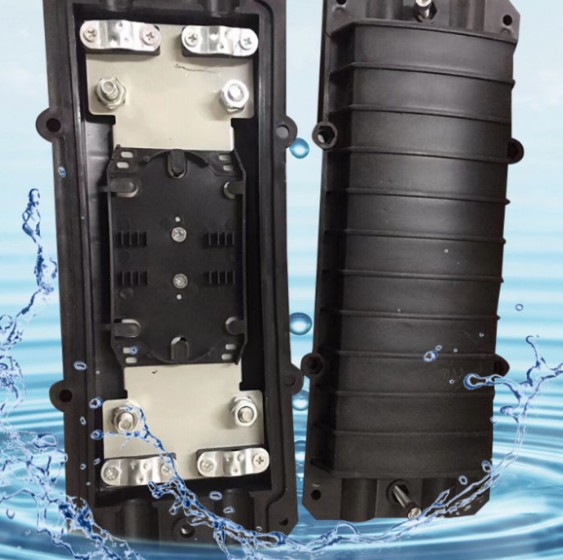

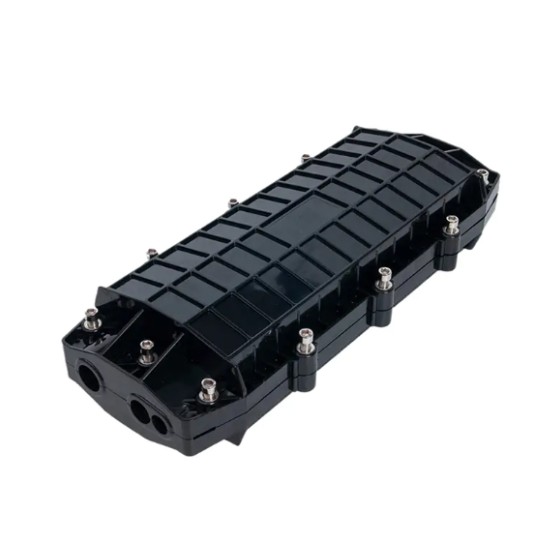

صندوق لصق أفقي (في الخط).

صندوق الوصل الأفقي (المضمن) هو جهاز توصيل كبل بصري شائع، وعادةً ما يكون هيكله أسطوانيًا أو مستطيلًا، مع وحدات دمج متعددة أو فتحات ثابتة بالداخل. وتشمل هياكلها الرئيسية ما يلي:

الغلاف: عادة ما يكون مصنوعًا من المعدن أو البلاستيك عالي القوة، مع مقاومة جيدة للضغط ومقاومة للتآكل.

وحدة الدمج: تستخدم لربط الألياف الضوئية، مع صينية الدمج، أو أنبوب الانكماش الحراري أو وحدة الوصل البارد بالداخل.

أداة التثبيت: تستخدم لإصلاح الكابل البصري لمنع الكابل البصري من الانزلاق أو التحول أثناء عملية الاتصال.

مكونات الختم: مثل حشوات السيليكون والحلقات O وما إلى ذلك، تستخدم لتحقيق مقاومة للماء والغبار.

صينية تجميع الألياف المتبقية: تستخدم لتنظيم وإصلاح الطول الزائد للألياف الضوئية لسهولة الدمج والصيانة.

صندوق المفصل الأفقي مناسب لبيئات التثبيت التالية:
تركيب الدفن المباشر تحت الأرض: يستخدم لتوصيل الكابلات الضوئية تحت الطرق الحضرية أو في الأحزمة الخضراء.
مد خطوط الأنابيب: يستخدم للتوصيل المباشر للكابلات الضوئية في خطوط الأنابيب تحت الأرض.

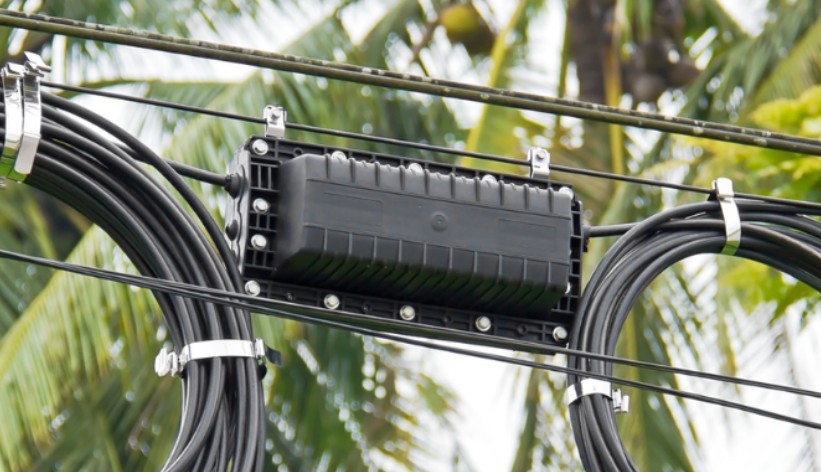

التثبيت العلوي: يستخدم للتوصيل المباشر للكابلات الضوئية على الأعمدة.
الأسلاك الداخلية: تستخدم للتوصيل المباشر للكابلات الضوئية داخل المباني.

طريقة تركيب صندوق الوصل الأفقي (في الخط).
تركيب الدفن المباشر: دفن الصندوق المشترك تحت الأرض مباشرة، مناسب للمناطق الريفية أو النائية.
تركيب خط الأنابيب: ضع الصندوق المشترك في خط الأنابيب، وهو مناسب لشبكة الكابلات الضوئية تحت الأرض في المناطق الحضرية.
التثبيت العلوي: يتم تثبيته على العمود بواسطة خطافات أو أقواس، وهو مناسب لوصلات الكابلات الضوئية في المدن أو الضواحي.

التصميم الهيكلي لصندوق الوصلات الأفقي (المباشر) بسيط نسبيًا. تشتمل المكونات الداخلية على وحدات الدمج، وتركيبات التثبيت، ومكونات الختم، وصواني تجميع الألياف المتبقية، وما إلى ذلك. التخطيط العام واضح وسهل التركيب والصيانة. هذا الهيكل يجعله مناسبًا جدًا لسيناريوهات الاتصال ذات النقطة الواحدة.

مثل الاتصال المباشر للكابلات الضوئية الرئيسية، والتي يمكن أن تقلل بشكل فعال من خسائر التفرع وتحسين استقرار نقل الإشارات الضوئية. بالإضافة إلى ذلك، نظرًا لبنيتها البسيطة وتكلفتها المنخفضة، فهي أكثر اقتصادية من الأنواع الأخرى من صناديق التوصيل ومناسبة للمشاريع ذات الميزانيات المحدودة. في الوقت نفسه، لا تتطلب عملية تركيب صندوق التوصيل الأفقي أدوات معقدة، وسهل التشغيل، ومناسب للبناء السريع، خاصة لاحتياجات توصيل الكابلات الضوئية المؤقتة أو الطارئة.

أlthough the horizontal junction box is suitable for single-point connection and trunk optical cable straight-through, its structure only supports "one in and one out" or "one in and one out and then branching", which is not suitable for multi-way branching connection, especially in high-density scenarios such as data centers and smart buildings.

بالإضافة إلى ذلك، مساحتها الداخلية محدودة، ومعدل الاستخدام منخفض، وقابلية التوسع ضعيفة، مما يجعل من الصعب تلبية احتياجات التطوير المستمر لشبكة الكابلات الضوئية. لذلك، عند اختيار نوع الصندوق المشترك، من الضروري إجراء تخطيط معقول بناءً على الاحتياجات الفعلية.

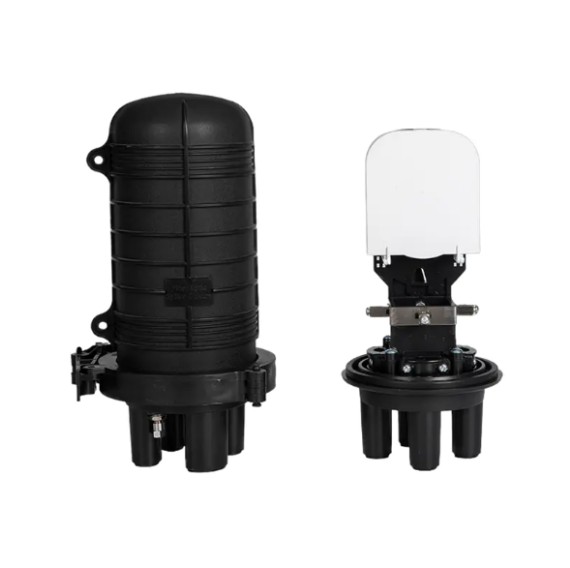

صندوق مشترك عمودي (نوع القبة).
صندوق الوصل العمودي (النوع المقبب) هو جهاز مناسب للتوصيل الفرعي متعدد الاتجاهات. وعادة ما تكون على شكل قبة أو نصف كروية في الهيكل، مع مساحة داخلية كبيرة، والتي يمكن أن تستوعب الاتصال الفرعي للكابلات الضوئية المتعددة. هيكلها الرئيسي يشمل:

الغلاف: عادة ما يكون مصنوعًا من المعدن أو البلاستيك عالي القوة، مع مقاومة جيدة للضغط ومقاومة للتآكل.

وحدة الدمج: يوجد العديد من أدراج الدمج أو المنافذ الفرعية بالداخل، مثل مدخل واحد/4 مخرجات، ومدخل واحد/6 مخرجات، وما إلى ذلك.

صينية الدمج الدوارة: إنها ملائمة لتوصيل وإدارة الكابلات الضوئية المتعددة.

مكونات الختم: مثل حشوات السيليكون والحلقات O وما إلى ذلك، تستخدم لتحقيق مقاومة للماء والغبار.

صينية تجميع الألياف المتبقية: تستخدم لتنظيم وإصلاح الطول الزائد للألياف الضوئية، وهو مناسب للدمج والصيانة.

تُستخدم صناديق التوصيل العمودية على نطاق واسع في السيناريوهات التالية:
شبكة FTTH (الألياف إلى المنزل): تستخدم لتوصيل الوصول إلى الميل الأخير بين كابل الكابل البصري ومحطة المستخدم.
الأسلاك الداخلية للمبنى: تستخدم لربط الكابل الضوئي الرئيسي في المبنى مع الكابل الضوئي الفرعي لكل طابق أو وحدة.
تركيب هجين داخلي/خارجي: مناسب لتوصيل فرع الكابلات الضوئية في تجديد المباني الحالية أو مشاريع البناء الجديدة.
نقاط الوصول عالية الكثافة: مثل مراكز البيانات والمباني الذكية وشبكات الكابلات الضوئية الحضرية وغيرها.

طريقة تركيب صندوق التوصيل العمودي (القبة).
التثبيت الداخلي: يستخدم لتوصيل فرع الكابلات الضوئية داخل المبنى.
التثبيت الخارجي: يستخدم للاتصال بفرع الكابل البصري الخارجي، مثل نقطة وصول FTTH.
التثبيت الهجين: مناسب لتوصيل فرع الكابل البصري في تجديد المباني الحالية أو مشاريع البناء الجديدة.

يدعم صندوق التوصيل الرأسي (القبة) اتصال الفروع متعدد القنوات، وهو مناسب لسيناريوهات الوصول إلى الكابلات الضوئية عالية الكثافة، مثل مدخل واحد/4 مخرجات، ومدخل واحد/6 مخرجات وتكوينات أخرى. مساحتها الداخلية كبيرة، وهي مناسبة لترتيب الكابلات الضوئية وإدارة الألياف المتبقية، ومناسبة لنقاط الوصول عالية الكثافة مثل المناطق السكنية ومباني المكاتب. في نفس الوقت، هذا النوع من الصناديق المشتركة يتميز بالمرونة في التركيب ويمكن أن يدعم طرق التمديد المتعددة مثل السقف العلوي، خط الأنابيب، والدفن المباشر.

ومع ذلك، فإن هيكلها معقد نسبيًا، ويتطلب التثبيت والصيانة مهارات معينة. كما أن التكلفة أعلى قليلاً من الأنواع الأخرى، ولها متطلبات معينة لبيئة التثبيت، وهي غير مناسبة للبناء المؤقت.

صندوق مشترك قابل للانكماش بالحرارة
إن صندوق الوصلات القابل للتقلص الحراري عبارة عن جهاز يتم إغلاقه بواسطة أنبوب الانكماش الحراري أو غلاف الانكماش الحراري. وعادة ما يتم تصميمه بشكل مصغر ومناسب لتوصيل عدد صغير من الكابلات الضوئية. هيكلها الرئيسي يشمل:

السكن: عادة ما يكون مصنوعًا من البلاستيك أو المعدن، وله هيكل بسيط.

وحدة الدمج: توجد صينية دمج أو وحدة توصيل باردة بالداخل لدمج الألياف الضوئية.

أنبوب الانكماش الحراري: ينكمش بالتسخين ليشكل ختمًا محكمًا مقاومًا للماء.

المشبك الثابت: يستخدم لتثبيت الكابل البصري لمنع الانزلاق.

صينية تجميع الألياف المتبقية: تستخدم لتنظيم وإصلاح الطول الزائد للألياف الضوئية لسهولة الدمج والصيانة.

صندوق الوصلة القابل للانكماش الحراري مناسب للسيناريوهات التالية:
مشروع تحويل شبكة الكابلات الضوئية المبكر: يستخدم لتوصيل الكابلات الضوئية القديمة وترقيتها.
التركيب المؤقت أو الطارئ: مثل البناء المؤقت وخطوط الاتصال المؤقتة وغيرها.
نقاط الوصول الصغيرة: مثل المحطات القاعدية الصغيرة ونقاط المراقبة المؤقتة وغيرها.
المشاريع ذات الميزانيات المحدودة: مناسبة للمشاريع ذات المتطلبات العالية التكلفة.

طرق تركيب الصناديق المشتركة القابلة للتقلص بالحرارة
التثبيت السريع: يتم تحقيق الختم عن طريق تسخين وتقليص أنبوب الانكماش الحراري، وهو مناسب للبناء السريع.
التثبيت المصغر: مناسب للسيناريوهات ذات المساحة المحدودة، مثل نقاط الوصول الصغيرة.
التثبيت المؤقت: مناسب للبناء المؤقت أو خطوط اتصالات الطوارئ.

صندوق الوصلات القابل للتقلص بالحرارة سهل التركيب، ولا يتطلب أدوات معقدة، ومناسب للتركيب السريع، خاصة للمشاريع ذات الميزانيات المحدودة. إنه يحقق أداء جيد ضد الماء من خلال تقليص أنبوب الانكماش الحراري، وله ختم قوي، ويمكنه حماية الألياف الضوئية الداخلية بشكل فعال من العوامل البيئية.

بالإضافة إلى ذلك، فإن هذا النوع من الصناديق المشتركة مناسب لتوصيل عدد صغير من الكابلات الضوئية، ومناسب لنقاط الوصول الصغيرة أو سيناريوهات البناء المؤقتة. ومع ذلك، لا يمكن إعادة استخدام صندوق الوصلة القابل للانكماش الحراري، ولا يمكن فتحه مرة أخرى بمجرد اكتمال الانكماش الحراري، مما يحد من تطبيقه في السيناريوهات التي تتطلب التفكيك والتجميع المتكرر. في الوقت نفسه، تتمتع المواد المنكمشة بالحرارة بعمر افتراضي قصير، وتكون عرضة للشيخوخة، وهي مناسبة فقط لتوصيل عدد صغير من الكابلات الضوئية، وغير مناسبة للتفرع متعدد القنوات أو متطلبات الوصول عالية الكثافة.

صندوق مشترك مغلق ميكانيكيًا
صندوق الوصلات المختوم ميكانيكيًا عبارة عن جهاز يستخدم الحشيات والحلقات O وحشوات الختم وغيرها من الطرق الميكانيكية لتحقيق الختم. عادةً ما تكون وحدات في التصميم ومناسبة لمجموعة متنوعة من سيناريوهات توصيل الكابلات الضوئية. وتشمل هياكلها الرئيسية ما يلي:

الغلاف: عادة ما يكون مصنوعًا من المعدن أو البلاستيك عالي القوة، مع مقاومة جيدة للضغط ومقاومة للتآكل.

وحدة الدمج: يوجد العديد من أدراج الدمج أو المنافذ الفرعية بالداخل، مثل مدخل واحد/4 مخرجات، ومدخل واحد/6 مخرجات، وما إلى ذلك.

مكونات الختم: مثل حشوات السيليكون، والحلقات O، وحشوات الختم، وما إلى ذلك، تستخدم لتحقيق مقاومة للماء والغبار.

أداة التثبيت: تستخدم لإصلاح الكابل البصري لمنع الانزلاق.

صينية تجميع الألياف المتبقية: تستخدم لتنظيم وإصلاح الطول الزائد للألياف الضوئية لسهولة الدمج والصيانة.

صندوق مشترك مغلق ميكانيكيًاes are suitable for the following scenarios:
المشاريع الجديدة: مناسبة لبناء شبكات الاتصالات الحديثة، مثل FTTH، FTTB، إلخ.
سيناريوهات الوصول عالية الكثافة: مثل مراكز البيانات، والمباني الذكية، وشبكات الكابلات الضوئية الحضرية، وما إلى ذلك.
طرق وضع متعددة: دعم طرق التثبيت المتعددة مثل النفقات العامة وخطوط الأنابيب والدفن المباشر.
السيناريوهات التي تتطلب التفكيك والتجميع بشكل متكرر: مثل مراكز البيانات والمحطات الأساسية وغيرها من السيناريوهات التي تتطلب صيانة متكررة.

طريقة تركيب صندوق المفصل من نوع الختم الميكانيكي
مشروع جديد: مناسب لبناء شبكات الاتصالات الحديثة، مثل FTTH، FTTB، إلخ.
سيناريوهات الوصول عالية الكثافة: مثل مراكز البيانات، والمباني الذكية، وشبكات الكابلات الضوئية الحضرية، وما إلى ذلك.
طرق وضع متعددة: دعم طرق التثبيت المتعددة مثل النفقات العامة وخطوط الأنابيب والدفن المباشر.
سيناريوهات التفكيك والتجميع المتكررة: مناسبة للسيناريوهات التي تتطلب صيانة متكررة، مثل مراكز البيانات والمحطات الأساسية وما إلى ذلك.

يتميز صندوق المفصل من نوع الختم الميكانيكي بخصائص قابلية إعادة الاستخدام والأختام القابلة للاستبدال، وهو مناسب للسيناريوهات التي تتطلب التفكيك والتجميع بشكل متكرر، مثل مركز البيانات أو صيانة المحطة الأساسية. هيكل الختم الميكانيكي الخاص به أكثر متانة وله عمر خدمة أطول من نوع الانكماش الحراري، وهو قابل للتكيف بشكل كبير، ومناسب لمختلف البيئات وأنواع الكابلات الضوئية. بالإضافة إلى ذلك، فإن هذا النوع من الصناديق المشتركة يتميز بالمرونة في التركيب ويدعم طرق التمديد المتعددة مثل السقف، وخطوط الأنابيب، والدفن المباشر لتلبية احتياجات السيناريوهات المختلفة.

ومع ذلك، فإن تركيبه معقد نسبيًا ويتطلب أدوات وأفرادًا محترفين يتمتعون بمهارات فنية معينة. التكلفة أيضًا مرتفعة نسبيًا، وهناك متطلبات معينة لبيئة التثبيت. ومن الضروري التأكد من تثبيت الأختام في مكانها لتجنب مشاكل تسرب المياه.

ما نوع الحماية التي يوفرها تصنيف مقاومة الماء لإغلاق لصق الألياف الضوئية (مثل IP68)؟
تصنيف للماء من إغلاق لصق الألياف البصرية (مثل IP68) يمكن أن يوفر الحماية التالية:

مقاومة تامة للغبار: الرقم الأول "6" من تصنيف IP68 يعني أن الجهاز يستطيع منع دخول الأجسام الصلبة التي يزيد قطرها عن 1 ملم بشكل كامل، أي أنه يستطيع حجب جميع جزيئات الغبار والتأكد من عدم تعكير صفو المكونات الداخلية بالغبار.

أداء عالي ضد الماء: الرقم الثاني "8" من تصنيف IP68 يعني أنه يمكن غمر الجهاز في الماء لفترة زمنية معينة، عادة بعمق 1 متر لأكثر من 30 دقيقة، وحتى في بعض الحالات يصل إلى عمق 1.5 متر. تتيح قدرة الحماية هذه إغلاق وصلة الألياف الضوئية للحفاظ على التشغيل المستقر في البيئات المائية القاسية.

مناسبة للبيئات الخارجية والقاسية: يمكن أن تقاوم وصلات اللصق المقاومة للماء IP68 بشكل فعال تأثير العوامل البيئية مثل المطر والرطوبة ورذاذ الماء، وهي مناسبة للبيئات الخارجية والمناجم والأنفاق وتحت الأرض وغيرها من البيئات التي تحتوي على الماء الثقيل أو الغبار. على سبيل المثال، في شبكات FTTH (الألياف إلى المنزل)، يمكن أن يضمن إغلاق الوصلات المقاومة للماء IP68 استقرار وموثوقية اتصالات الألياف الضوئية.

الختم الجيد: عادةً ما تعتمد صناديق الوصلات المقاومة للماء بدرجة IP68 إجراءات إغلاق فعالة، مثل الحلقات الدائرية والجوانات والمواد اللاصقة الختمية، لمنع الرطوبة والجزيئات الأخرى من دخول الهيكل. يضمن هذا التصميم عدم فشل المعدات بسبب تأثير البيئة الخارجية أثناء الاستخدام طويل المدى.

مقاومة التآكل ومقاومة الشيخوخة: عادة ما تكون صناديق الوصلات المقاومة للماء IP68 مصنوعة من مواد عالية الجودة، مثل سبائك الألومنيوم والبلاستيك والبلاستيك ABS، والتي تتمتع بمقاومة جيدة للتآكل ومقاومة الشيخوخة، ويمكن أن تطيل عمر خدمة المعدات.

مناسبة لمجموعة متنوعة من طرق التثبيت: صناديق الوصلات المقاومة للماء IP68 ليست مناسبة فقط للتركيب العلوي، ولكن أيضًا لمد خطوط الأنابيب وتركيب الدفن المباشر، والتي يمكن أن تلبي متطلبات التثبيت في بيئات مختلفة.

كيف يضمن أداء الختم لصندوق توصيل الألياف الضوئية الموثوقية في الاستخدام طويل المدى؟
يعد أداء الختم لصندوق توصيل الألياف الضوئية أحد العوامل الرئيسية لضمان موثوقيته على المدى الطويل. من أجل ضمان بقاء أداء الختم مستقرًا في الاستخدام طويل المدى، يتم عادةً استخدام مجموعة متنوعة من الوسائل والمواد التقنية لتحقيق حماية فعالة ضد الماء والغبار والرطوبة. فيما يلي بعض تقنيات الختم الشائعة وكيفية ضمان الموثوقية على المدى الطويل:

الختم الميكانيكي: الختم الميكانيكي هو طريقة الختم الأكثر استخدامًا. يتم تحقيق ذلك عن طريق تثبيت غطاء صندوق الوصلة بإحكام على الغلاف باستخدام مكونات مثل حشوات السيليكون والحلقات الدائرية ومسامير الفولاذ المقاوم للصدأ. تتميز طريقة الختم هذه بأداء فتح وإغلاق متكرر جيد ومناسبة للسيناريوهات التي تتطلب صيانة متكررة. بالإضافة إلى ذلك، فإن هيكل الختم الميكانيكي ليس من السهل أن يتقادم أثناء الاستخدام طويل الأمد، ويمكن أن يمنع بشكل فعال الرطوبة والغبار من دخول صندوق الوصل، وبالتالي حماية موصل الألياف الضوئية من التأثيرات البيئية.

ختم الانكماش الحراري: ختم الانكماش الحراري هو تقليص أنبوب الانكماش الحراري أو غلاف الانكماش الحراري حول الكابل البصري لتشكيل طبقة مانعة للتسرب محكمة. هذه الطريقة مناسبة لتوصيل عدد صغير من الكابلات الضوئية، خاصة في مشاريع إعادة بناء شبكة الكابلات الضوئية المبكرة. يمكن أن تتناسب المواد المنكمشة بالحرارة بشكل محكم مع غلاف الكابل بعد التسخين، مما يوفر أداءً جيدًا ضد الماء. ومع ذلك، فإن أختام الانكماش الحراري غير قابلة لإعادة الاستخدام ولا يمكن فتحها مرة أخرى بمجرد اكتمال الانكماش الحراري، لذلك فهي أكثر ملاءمة لسيناريوهات التثبيت لمرة واحدة.

الختم المطاطي المرن: تتمتع مواد الختم المطاطية المرنة (مثل هلام TPE) بمرونة ومرونة جيدة، ويمكنها ملء جميع الفجوات داخل صندوق الوصلة لتشكيل ختم سلس. يمكن توزيع هذه المادة بالتساوي عندما تكون تحت الضغط لضمان تأثير الختم. بالإضافة إلى ذلك، تتميز مادة الختم المطاطية المرنة أيضًا بخصائص مقاومة الشيخوخة والمقاومة للتآكل، ويمكن استخدامها لفترة طويلة في البيئات القاسية.

ختم السيليكون: مادة ختم السيليكون هي تقنية ختم أحدث مع مقاومة ممتازة لدرجة الحرارة واستقرار كيميائي، ويمكن أن تتكيف مع مجموعة واسعة من الظروف البيئية. يتم تشكيل مادة الختم السيليكون في قالب في وقت واحد، بحيث يكون السطح المشترك لصندوق التوصيل سلسًا، وبالتالي توفير أداء الختم الموثوق به. بالإضافة إلى ذلك، يمكن لمواد الختم السيليكونية أيضًا أن تغطي نطاقًا أوسع من أقطار الكابلات وتتكيف مع الكابلات الضوئية ذات المواصفات المختلفة.

تصميم الختم المزدوج: في بعض صناديق الوصلات عالية الجودة أو التطبيقات الخاصة، يتم اعتماد تصميم الختم المزدوج، أي أنه يتم إضافة طبقة من الانكماش الحراري أو الختم المطاطي على أساس الختم الميكانيكي لزيادة تحسين أداء الختم. يمكن لهذا التصميم أن يتعامل بشكل فعال مع تحديات الختم في البيئات المعقدة ويضمن عدم فشل صندوق التوصيل بسبب التغيرات في البيئة الخارجية أثناء الاستخدام على المدى الطويل.

توافق ومتانة مواد الختم: من أجل ضمان موثوقية أداء الختم على المدى الطويل، يجب أن تكون مادة الختم المستخدمة في صندوق التوصيل متوافقة مع مادة الكابل البصري وأن تتمتع بمقاومة جيدة للشيخوخة والتآكل. على سبيل المثال، تنص سلسلة المعايير YD/T 814.x بوضوح على الخصائص الفيزيائية والكيميائية ومتطلبات التوافق لمواد صندوق الوصلات لضمان عدم تدهور مواد الختم بسبب العوامل البيئية (مثل الرطوبة ورذاذ الملح والأشعة فوق البنفسجية وما إلى ذلك).

مواصفات عملية البناء والتركيب: بالإضافة إلى المواد نفسها، تعد مواصفات عملية البناء والتركيب أيضًا من العوامل المهمة التي تؤثر على أداء الختم. على سبيل المثال، أثناء عملية التثبيت، يجب التأكد من وضع حلقة الختم بالتساوي في أخدود الختم وشد البراغي دون ترك أي فجوات. بالإضافة إلى ذلك، ينبغي أيضًا إجراء تلميع لغلاف الكابل البصري لضمان إمكانية دمج شريط الختم أو حلقة الختم بإحكام مع سطح الكابل البصري، وبالتالي تحسين تأثير الختم.

ما هي التطبيقات الخاصة لصناديق توصيل الألياف الضوئية في شبكات FTTH؟
صناديق توصيل الألياف الضوئية لها العديد من التطبيقات الخاصة بشبكات FTTH (الألياف إلى المنزل)، والتي تتجلى بشكل رئيسي في الجوانب التالية:

وظائف الاتصال والتوزيع: في شبكات FTTH، تُستخدم صناديق توصيل الألياف الضوئية لتوصيل الكابلات الضوئية الرئيسية مع الكابلات الضوئية التي يصل إليها المستخدم لتحقيق دمج الألياف الضوئية وتقسيم الألياف وتوزيعها. على سبيل المثال، يمكن لصندوق (صندوق) تقسيم كابل الألياف الضوئية إكمال الاتصال بين كابل التوزيع وكابل المستخدم في الخارج أو في الداخل، ويدعم حلول التقسيم متعددة المستويات. بالإضافة إلى ذلك، يدعم إغلاق وصلة الألياف الضوئية أيضًا التثبيت والدمج وإدارة الألياف المتبقية للألياف الضوئية لضمان استقرار وموثوقية توصيلات الألياف الضوئية.

اتصال الحماية: إغلاق وصلة الألياف الضوئية يوفر الحماية الميكانيكية والختم البيئي لاتصال الألياف الضوئية لمنع العوامل الخارجية مثل الرطوبة والغبار من إتلاف الألياف الضوئية.

على سبيل المثال، يمكن لإغلاق وصلة الألياف الضوئية بمستوى حماية IP65 أن يقاوم بشكل فعال تأثير العوامل البيئية مثل المطر والرطوبة، وهو مناسب للمشاهد التي تحتوي على الماء الثقيل أو الغبار في الأماكن الخارجية وفي المناجم والأنفاق وغيرها من البيئات. بالإضافة إلى ذلك، يتم تحقيق أداء الختم لصندوق الوصل عن طريق الختم الميكانيكي، الختم بالانكماش الحراري وطرق أخرى لضمان الموثوقية على المدى الطويل.

طريقة التثبيت المرنة: يدعم إغلاق وصلة الألياف الضوئية مجموعة متنوعة من طرق التثبيت، بما في ذلك التركيب المثبت على الحائط، والمثبت على عمود، والمثبت على الحامل، وهو مناسب لسيناريوهات التطبيقات المختلفة.

على سبيل المثال، يمكن قلب لوحة مقابس FTTH لسهولة الصيانة والتركيب، وهي مناسبة للاستخدام الداخلي والخارجي. بالإضافة إلى ذلك، يمكن أيضًا تثبيت وصلة إغلاق وصلة الألياف الضوئية على الأعمدة أو المباني لتوفير حماية مستقرة لوصلات الألياف الضوئية.

دعم طرق اتصال متعددة: إغلاق وصلة الألياف الضوئية يدعم طرق اتصال متعددة، بما في ذلك الربط الانصهار، والربط البارد، والاتصال في الموقع. على سبيل المثال، تم تجهيز وصلة إغلاق وصلة الألياف الضوئية بدبابيس وموصلات ميكانيكية مصقولة مسبقًا. لا يلزم وجود وصلة أو تلميع من الألياف الضوئية. يمكن إرساء وصلة الألياف الضوئية من خلال أدوات اتصال بسيطة. بالإضافة إلى ذلك، يدعم إغلاق وصلة الألياف الضوئية أيضًا واجهات المحول مثل SC وLC، وهي مناسبة لأنواع مختلفة من احتياجات توصيل الألياف الضوئية.

القدرة على التكيف القوية: يعتبر إغلاق وصلة الألياف الضوئية مناسبًا لمختلف الظروف البيئية، بما في ذلك البيئات القاسية مثل درجة الحرارة العالية والرطوبة العالية والرياح القوية.

على سبيل المثال، يتراوح نطاق درجة حرارة التشغيل لإغلاق وصلة الألياف الضوئية عادة بين -40 درجة مئوية و85 درجة مئوية، والتي يمكن أن تتكيف مع الظروف المناخية القاسية. بالإضافة إلى ذلك، يتميز إغلاق وصلة الألياف الضوئية أيضًا بمقاومة جيدة للتآكل وخصائص مقاومة للشيخوخة، والتي يمكن أن تطيل عمر خدمة المعدات.

دعم الوصول عالي الكثافة: في شبكة FTTH، يدعم إغلاق وصلة الألياف الضوئية احتياجات الوصول عالي الكثافة، مثل مدخل واحد/4 مخرجات، ومدخل واحد/6 مخرجات وتكوينات أخرى. هذا النوع من صناديق الوصل مناسب لنقاط الوصول عالية الكثافة مثل المناطق السكنية ومباني المكاتب لتلبية احتياجات المستخدمين للوصول إلى الألياف الضوئية.

سهولة الصيانة والإدارة: تصميم إغلاق وصلة الألياف الضوئية من السهل صيانتها وإدارتها. على سبيل المثال، تم تصميم الهيكل الداخلي لإغلاق لصق الألياف الضوئية بشكل معقول، وهو مناسب لترتيب وتثبيت الألياف الضوئية ويقلل من فقدان الألياف الضوئية. بالإضافة إلى ذلك، فإن عملية تركيب وصلة الألياف الضوئية بسيطة، ولا تتطلب أدوات معقدة، ومناسبة للبناء السريع.

ما هي طرق تركيب وصلة لصق الألياف الضوئية؟
هناك العديد من الطرق لتثبيت وصلة إغلاق وصلة الألياف الضوئية، ويعتمد الاختيار المحدد على طريقة وضع الكابل البصري والمتطلبات البيئية الفعلية. فيما يلي العديد من طرق التثبيت الشائعة وأوصافها التفصيلية:

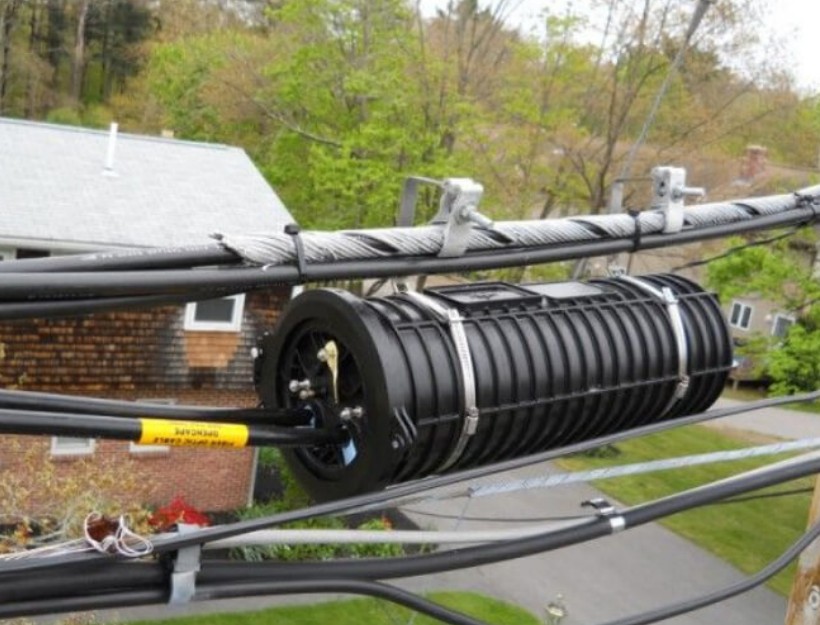

التثبيت العلوي: التثبيت العلوي هو تثبيت إغلاق وصلة الألياف الضوئية على عمود أو حامل، وهو مناسب لاتصالات الكابلات الضوئية في المدن أو الضواحي. يلزم وجود رفوف ومسامير وملحقات أخرى أثناء التثبيت لضمان ثبات صندوق الوصلات. تعتبر طريقة التثبيت هذه مناسبة للسيناريوهات التي يلزم فيها تقليل التداخل الأرضي، مثل نقاط الوصول في شبكات FTTH.

تركيب خطوط الأنابيب: في وضع خطوط الأنابيب، و إغلاق وصلة الألياف الضوئية عادة ما يتم تركيبه في فتحة أو فتحة خط الأنابيب لحماية الكابل البصري من البيئة الخارجية. أثناء التثبيت، يجب وضع صندوق الوصلة في موضع أعلى في فتحة التفتيش لمنع نقع الماء، ويجب تثبيت صندوق الوصلة بقوس لضمان أن الكابل المتبقي من الكابل البصري ملفوف في حلقة "O" ومثبت بسلك ربط.

تركيب الدفن المباشر: تركيب الدفن المباشر هو دفن إغلاق وصلة الألياف الضوئية تحت الأرض مباشرة، وهو مناسب للمناطق الريفية أو المتخلفة. عند التثبيت، تحتاج إلى تحديد أنابيب المدخل والمخرج المناسبة وفقًا لقطر الكابل البصري، والتأكد من أن معالجة الختم موجودة لمنع الرطوبة وضغط التربة من إتلاف الكابل البصري.

التثبيت المثبت على الحائط: التثبيت المثبت على الحائط مناسب لاتصالات الكابلات الضوئية داخل المباني أو داخل المباني، ويستخدم عادةً للوصول إلى الأجهزة الطرفية في شبكات FTTH. يمكنك اختيار التعليق على الحائط أو الإمساك بالعمود عند التثبيت. إن مادة غلاف صندوق الوصلات هي في الغالب من الفولاذ الكربوني عالي الجودة مع معالجة الرش السطحي، والتي تتمتع بمقاومة جيدة للتآكل وقوة ميكانيكية.

التثبيت المثبت على الحامل: التثبيت المثبت على الحامل مناسب للمشاهد التي تتطلب صيانة متكررة، مثل مراكز البيانات والمحطات الأساسية. يمكن تركيب صندوق الوصلة على حامل قياسي لسهولة الإدارة والصيانة. يجب استخدام ملحقات التثبيت الخاصة أثناء التثبيت لضمان ثبات صندوق الوصلة في الحامل.

تركيب الفتح المتكرر: تدعم بعض صناديق الوصلات المتطورة الفتح والإغلاق المتكرر، وهو مناسب للمشاهد التي تتطلب صيانة متكررة. عند التثبيت، تحتاج فقط إلى فك مسامير المقبس السداسية لفتح صندوق الوصلات. إنه سهل التشغيل ومناسب لمجموعة متنوعة من طرق الاتصال مثل التوصيل البارد والذوبان الساخن.

تركيب ختم الانكماش الحراري: ختم الانكماش الحراري هو طريقة تركيب تحقق الختم عن طريق تقليص أنبوب الانكماش الحراري، وهو مناسب لتوصيل عدد صغير من الكابلات الضوئية. أثناء التثبيت، يجب وضع أنبوب الانكماش الحراري على الألياف الضوئية، وبعد التسخين، يتم دمجه بإحكام مع الألياف الضوئية لتشكيل أداء جيد ضد الماء.

تركيب الختم الميكانيكي: يتم إغلاق السدادات الميكانيكية باستخدام مكونات مثل الحلقات والحشيات، وهي مناسبة للسيناريوهات التي تتطلب عمليات تفكيك وتجميع متعددة. أثناء التثبيت، تأكد من وضع حلقة الختم بالتساوي في أخدود الختم وشد البراغي لمنع تسرب الماء.
