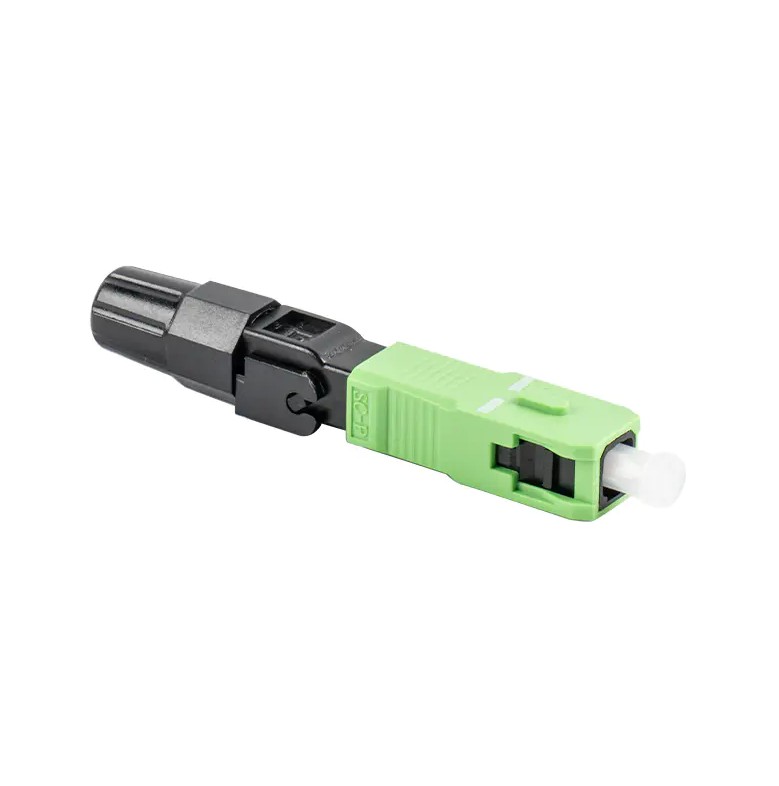

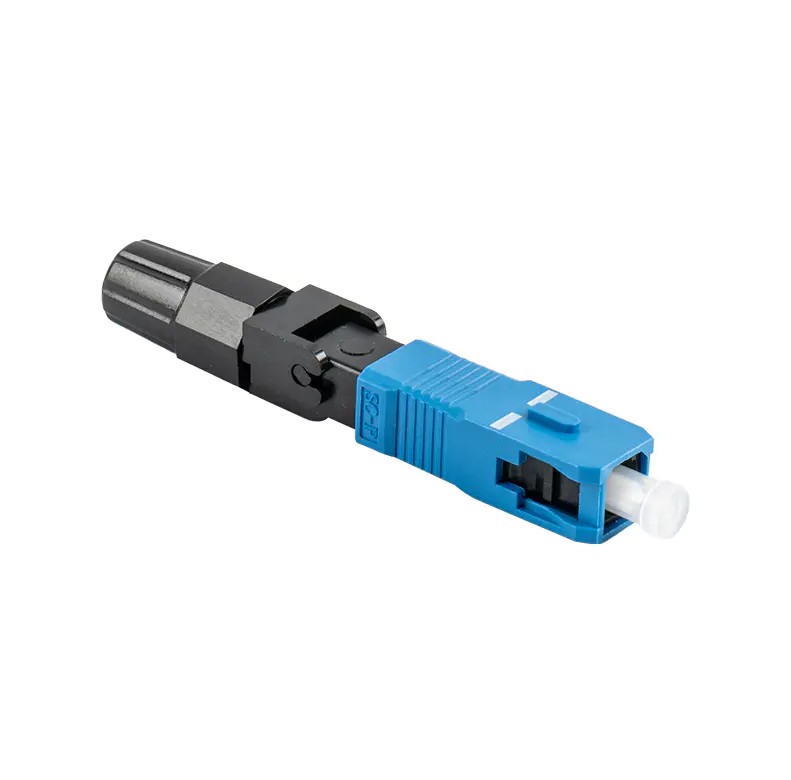

ال SC سلسلة الألياف البصرية موصل سريع هو موصل ألياف بصرية يحقق اتصالات ألياف سريعة ميكانيكيًا وهو مصمم للربط الميداني لكابلات الألياف الضوئية. إنها تتميز عادةً بالكوليت المصقول مسبقًا وآلية الربط الميكانيكية، مما يسمح بربط الألياف بسرعة وموثوقية.
موصل SC، الذي طورته شركة NTT اليابانية، عبارة عن موصل ألياف بصرية مستطيل الشكل يستخدم للاتصالات القابلة للإزالة بين الألياف. يتكون هيكلها الأساسي من حلقة وجلبة توصيل، أبعادها هي نفس أبعاد موصل FC، لكن آلية التثبيت تستخدم آلية التوصيل والمزلاج، مما يلغي الحاجة إلى الدوران.
ال SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
ال Importance of Fiber Optic Connectors in Modern Communication Networks
تعتبر موصلات الألياف الضوئية عنصرًا أساسيًا في شبكات الاتصالات الحديثة. فهي تقوم بتوصيل وتأمين وحماية الألياف الضوئية في أنظمة اتصالات الألياف الضوئية، مما يضع الأساس لنقل البيانات بسرعة عالية وسعة عالية وبعيدة المدى. مع التطور السريع لتكنولوجيا المعلومات، يستمر نطاق تطبيق موصلات الألياف الضوئية في التوسع، وتتزايد أهميتها.
1. الدور الأساسي لتوصيل وتأمين الألياف الضوئية
ال primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. دعم الطلب على نقل البيانات عالي السرعة
مع تطور التقنيات الناشئة مثل 5G، وإنترنت الأشياء (IoT)، والحوسبة السحابية، والذكاء الاصطناعي، يتزايد الطلب على معدلات نقل البيانات وعرض النطاق الترددي. باعتبارها مكونًا أساسيًا لأنظمة اتصالات الألياف الضوئية، يجب أن تمتلك موصلات الألياف الضوئية نطاقًا تردديًا عاليًا وزمن وصول منخفض وموثوقية عالية. على سبيل المثال، يستخدم موصل الألياف الضوئية السريع من سلسلة SC الربط الميكانيكي، مما يلغي الحاجة إلى الحرارة أو المواد اللاصقة لتحقيق اتصالات ألياف سريعة وموثوقة. وهي مناسبة بشكل مثالي لسيناريوهات الوصول عالية السرعة مثل FTTH (الألياف إلى المنزل).
3. قابلة للتكيف مع سيناريوهات التطبيق المختلفة
تُستخدم موصلات الألياف الضوئية على نطاق واسع في بيئات شبكات الاتصالات المختلفة، بما في ذلك على سبيل المثال لا الحصر:
مراكز البيانات وشبكات المؤسسات: في مراكز البيانات، تُستخدم موصلات الألياف الضوئية لنقل البيانات بسرعة عالية بين الخوادم والمحولات وأجهزة التوجيه والأجهزة الأخرى، وهي أساسية لبناء بنيات شبكات عالية الأداء.
شبكات الاتصالات: في الشبكات الأساسية للناقل وشبكات المناطق الحضرية، تقوم موصلات الألياف الضوئية بتوصيل الكابلات الضوئية والمعدات الطرفية الضوئية ومعدات النقل البصري، مما يوفر الأساس للاتصالات عالية السعة وبعيدة المدى.
الألياف إلى المنزل (FTTH): في الوصول إلى النطاق العريض المنزلي، تقوم موصلات الألياف الضوئية بتوصيل الكابلات الضوئية بالمعدات الطرفية للمستخدم، مما يلعب دورًا حاسمًا في تحقيق الوصول إلى جيجابت وحتى 10 جيجا بايت.
أنظمة المراقبة والأمن: في المراقبة بالفيديو، وإدارة حركة المرور، ومراقبة الطاقة، وغيرها من المجالات، يتم استخدام موصلات الألياف الضوئية لبناء شبكات نقل الفيديو عالية الوضوح في الوقت الحقيقي.
الأتمتة الصناعية والتصنيع الذكي: في التحكم الصناعي والروبوتات والمصانع الذكية وغيرها من المجالات، تُستخدم موصلات الألياف الضوئية لبناء شبكات إيثرنت صناعية موثوقة للغاية وأنظمة تحكم في الوقت الفعلي.
4. تحسين موثوقية أنظمة الاتصالات وقابليتها للصيانة
ال design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. تعزيز التطوير المستمر لتكنولوجيا الاتصالات
ال continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. الالتزام بالمعايير الدولية والمواصفات الصناعية
لضمان التوافق وقابلية التشغيل البيني لموصلات الألياف الضوئية، تم وضع سلسلة من المعايير الدولية ذات الصلة، مثل TIA/EIA-604-3، وIEC 61754، وGB/T 17650. وتحدد هذه المعايير بوضوح أبعاد موصلات الألياف الضوئية وأدائها وطرق اختبارها، مما يضمن التوافق بين المنتجات من مختلف الشركات المصنعة ويعزز التنمية الصحية لصناعة اتصالات الألياف الضوئية.
مقارنة موصلات SC مع أنواع الموصلات الأخرى (مثل LC وFC وST)
تختلف موصلات SC بشكل كبير عن أنواع الموصلات الأخرى (مثل LC وFC وST) من حيث البنية والأداء وسيناريوهات التطبيق. وفيما يلي مقارنة تفصيلية:
1. الهيكل والمظهر
موصلات SC: الغلاف مستطيل وقابل للتوصيل ويتميز بتصميم سهل التركيب. وهي كبيرة نسبيًا، ويبلغ طولها حوالي 28 ملم وعرضها 15 ملم، وتكون عادةً باللون الأزرق أو الرمادي.
موصلات LC: أصغر من موصلات SC، موصل LC عبارة عن مستطيل مدمج، يبلغ طوله حوالي 15 مم وعرضه 8 مم، ويكون لونه أصفر عادةً. باستخدام آلية مزلاج المقبس المعياري (RJ)، يتم توصيل موصل LC بشكل مشابه لموصل SC، ولكنه أكثر إحكاما.
موصلات FC: مستديرة الشكل، مع وصلة ملولبة، يبلغ قطرها حوالي 12 ملم وطولها 30 ملم، وعادة ما تكون باللون الأخضر.
موصلات ST: مستديرة الشكل، مع آلية تثبيت لولبية وآلية قفل نصف دورة، وهي مناسبة لأنظمة الألياف متعددة الأوضاع.
2. خصائص الأداء
موصل SC: يوفر قابلية تبادل وتكرار ممتازة، مع فقدان الإدخال في حدود 0.3 ديسيبل وفقدان الإرجاع يتجاوز 40 ديسيبل، مما يجعله مناسبًا للتوصيل والفصل المتكرر.
موصل LC: مدمج، مع فقدان إدخال يصل إلى 0.25 ديسيبل وخسارة إرجاع تتجاوز 55 ديسيبل. تعمل عملية التوصيل بالدفع والسحب على توفير المساحة وهي مناسبة لبيئات الكابلات عالية الكثافة.
موصل FC: يوفر اتصالاً آمنًا ومترابطًا مع فقدان إدخال يبلغ حوالي 0.2 ديسيبل وخسارة إرجاع تتجاوز 50 ديسيبل، مما يجعله مناسبًا للبيئات التي تتطلب استقرارًا عاليًا.
موصل ST: سهل التركيب ولكنه عرضة للإزالة، ومناسب لبيئات النقل منخفضة السرعة مثل شبكات الحرم الجامعي وشبكات منطقة البناء.
3. سيناريوهات التطبيق
موصل SC: يستخدم على نطاق واسع في بناء شبكات مشغلي الاتصالات، وشبكات تلفزيون الكابل، وشبكات الحرم الجامعي للمؤسسات، مثل شبكات الوصول FTTB وFTTH، وتوصيل أجهزة المودم الضوئية، والمقسمات، وغيرها من المعدات.
موصل LC: مناسب لتوصيل الخوادم والمحولات داخل مراكز البيانات وتوصيل المنافذ على إطارات توزيع الألياف الضوئية. إنها مناسبة لسيناريوهات الكابلات عالية الكثافة، مثل احتياجات كابلات الألياف لمراكز البيانات المتوسعة.
موصلات FC: تستخدم لتوصيل خطوط الاتصال الرئيسية والمعدات الأساسية في غرف الكمبيوتر، مما يضمن نقل الإشارات الضوئية المستقر، كما هو الحال في شبكات نقل الألياف الضوئية لمسافات طويلة بين المدن ومعدات التبديل الأساسية في مراكز البيانات الكبيرة.
موصلات ST: تُستخدم بشكل شائع في لوحات توصيل الألياف الضوئية، ومن عيوبها أنها عرضة للكسر، مما يؤدي إلى إتلاف نقاط الاتصال والتأثير على جودة اتصالات الألياف الضوئية.
4. المزايا والعيوب
موصلات SC: تشمل المزايا سهولة التشغيل، والسعر المنخفض، وسهولة التوصيل والفصل، والحد الأدنى من تقلب فقدان الإدخال، وقوة الضغط العالية، وكثافة التثبيت العالية؛ تشمل العيوب سهولة الانفصال.
موصلات LC: تشمل المزايا الحجم الصغير، ومناسبة للكابلات عالية الكثافة، وسهولة التوصيل والفصل بالدفع والسحب؛ تشمل العيوب عملية التصنيع المعقدة والتكلفة المرتفعة المحتملة.
موصلات FC: تشمل المزايا اتصالاً آمنًا ومقاومة جيدة للغبار، ومناسبة للتطبيقات التي تتطلب اتصالات أكثر إحكامًا؛ تشمل العيوب عملية التثبيت المعقدة نسبيًا.
موصلات ST: تشمل المزايا سهولة التركيب وملاءمتها لبيئات النقل منخفضة السرعة؛ تشمل العيوب سهولة الانفصال وعدم الملاءمة للكابلات عالية الكثافة.
