ما هو مقسم دائرة الموجات الضوئية المستوي (PLC)؟

2025-11-01

في عصر المعلومات الذي يتطور بسرعة اليوم، أصبحت شبكات اتصالات الألياف الضوئية حجر الزاوية في نقل البيانات. سواء كان ذلك يتعلق بالألياف إلى المنزل (FTTH)، أو الشبكات الضوئية السلبية (PON)، أو مراكز البيانات، فإن المكون الأساسي لا غنى عنه - مقسم دائرة الموجات الضوئية المستوية (PLC) .

PLC هو جهاز لإدارة الطاقة الضوئية يعتمد على تقنية الدليل الموجي المستوي (PLC). وتتمثل وظيفتها الرئيسية في تقسيم الإشارة الضوئية بشكل متساوٍ أو متناسب من ألياف ضوئية واحدة أو اثنتين إلى إشارات ضوئية متعددة وتوزيعها على العديد من المستخدمين النهائيين أو الأجهزة. ببساطة، فهو يعمل مثل "شرطي مرور الإشارة الضوئية"، المسؤول عن توزيع الإشارة المنبع إلى مسارات متعددة في اتجاه المصب.

التكنولوجيا الأساسية ومبدأ العمل: مقسمات PLC

يتم تصنيع مقسمات PLC باستخدام عمليات أشباه الموصلات المتقدمة (مثل الأدلة الموجية لزجاج ثاني أكسيد السيليكون). يتم إنشاء هياكل الدليل الموجي البصري على شريحة صغيرة جدًا من خلال عمليات مثل الطباعة الحجرية الضوئية والحفر، مما يتيح اقتران الإشارات الضوئية وتقسيمها وتوزيعها. توفر هذه التقنية مزايا مثل الدقة العالية، الحجم الصغير، نطاق الطول الموجي الواسع للتشغيل، والموثوقية العالية.

الميزات والمزايا الرئيسية لمقسمات PLC

بالمقارنة مع المقسمات التقليدية ذات الشكل المستدق ثنائي المخروط (FBT)، فإن الألياف الضوئية مقسمات PLC تقدم مزايا كبيرة في شبكات الاتصالات الضوئية الحديثة:

توحيد نسبة الانقسام ممتازة: يضمن الحد الأدنى من الاختلاف في الطاقة الضوئية المخصصة لكل منفذ إخراج، وهو أمر ضروري للاتصالات عالية الجودة في شبكات PON.
المدمجة والمدمجة: الحجم الصغير لرقاقة PLC يسهل التعبئة في أشكال المنتجات المختلفة، مثل المقسمات الصندوقية والمقسمات المصغرة، مما يتيح التركيب المريح في المساحات الضيقة.
انخفاض خسارة الإدراج: يحدث الحد الأدنى من فقدان الطاقة عندما تمر الإشارة الضوئية عبر جهاز التقسيم، مما يضمن مسافة الإرسال وجودة الإشارة.
الطول الموجي التشغيلي الواسع: يعمل ضمن نطاق 1260 نانومتر إلى 1650 نانومتر، مما يلبي متطلبات التطبيق لتقنيات PON المختلفة مثل EPON وGPON.
الموثوقية العالية والاستقرار: باستخدام مواد التعبئة والتغليف القوية والمواد عالية الجودة، يمكن أن تعمل بثبات لفترات طويلة في البيئات القاسية.

تطبيقات مقسمات PLC في شبكات الألياف الضوئية

الألياف الضوئية مقسمات PLC تعد مكونًا أساسيًا لا غنى عنه في الشبكات الضوئية المنفعلة (PONs) وتستخدم على نطاق واسع في سيناريوهات مختلفة:

الألياف إلى المنزل (FTTH)

بين المكتب المركزي (OLT) ووحدة المستخدم (ONU)، يقوم مقسم PLC بتوزيع الإشارة الضوئية من منفذ OLT واحد إلى عشرات أو حتى مئات المستخدمين. وهذا أمر بالغ الأهمية لتمكين الوصول إلى النطاق العريض المنزلي.

مراكز البيانات

يستخدم لتوزيع الإشارة الضوئية وتوجيهها لتلبية متطلبات الاتصالات عالية الكثافة ونقل البيانات عالي السرعة.

شبكات استشعار الألياف الضوئية

تستخدم لرصد الإشارات وتوزيعها.

تتضمن المواصفات الشائعة مقسمات 1x2 و1x4 و1x8 و1x16 و1x32 وحتى 1x64 لتلبية متطلبات التصميم للشبكات ذات الأحجام المختلفة.

كيفية اختيار جهاز تقسيم PLC من الألياف الضوئية عالي الجودة؟

عند اختيار جهاز تقسيم الألياف الضوئية PLC، يجب إعطاء الأولوية للمعايير والعوامل التقنية التالية:

نسبة التقسيم وعدد المنافذ: تحديد مواصفات التقسيم المطلوبة بناءً على التصميم الفعلي للشبكة.
فقدان الإدراج (IL): الخسارة الأقل أفضل.
خسارة العودة (RL): تشير قيمة RL الأعلى إلى إشارة أقل انعكاسًا وأداء أفضل.
التوحيد: تأكد من أن فرق توزيع الطاقة بين منافذ الإخراج ضمن نطاق مقبول.

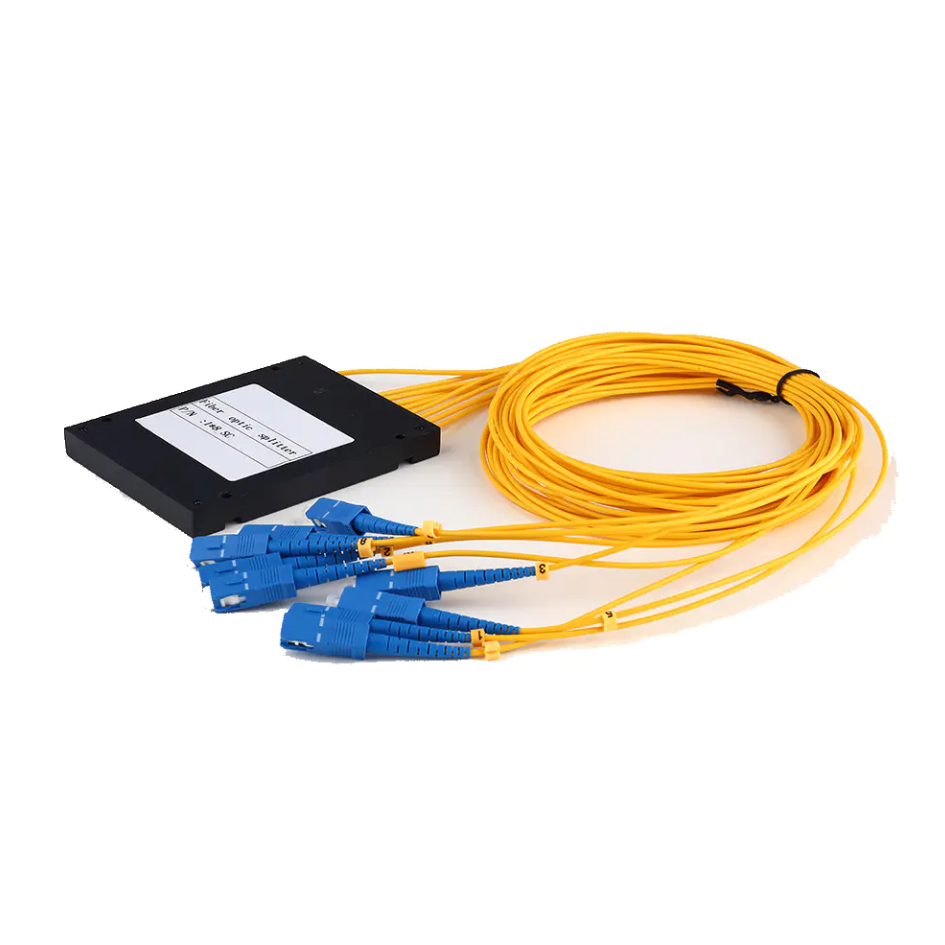

نوع التغليف: اختر من بين الألياف العارية، أو الشريط، أو الأنابيب الفولاذية المصغرة، أو صندوق ABS، أو أنواع التركيب على حامل بناءً على بيئة التثبيت.

باختصار، باعتبارها أداة "تقسيم" قوية في شبكات اتصالات الألياف الضوئية، يتم تحسين أداء الألياف الضوئية الفاصل PLC يحدد بشكل مباشر كفاءة وموثوقية الشبكة بأكملها. مع التطوير المتعمق لتقنيات مثل 5G والحوسبة السحابية، ستستمر متطلبات الطلب والأداء لمقسمات PLC في الزيادة، مما يدفع صناعة الاتصالات البصرية نحو مستقبل أكثر كفاءة وذكاء.
