12 نواة أم 24 نواة أم 48 نواة؟ كيفية تحديد سعة صندوق طرفية الألياف الضوئية؟

لتحديد القدرة المثالية ل صندوق طرفي من الألياف الضوئية (فوتب) ، يجب أن تتطابق مع عدد الألياف سواء 12 نواة، أو 24 نواة، أو 48 نواة - لكثافة المشتركين النشطين الحالية مع السماح بـ هامش نمو 20-30% للتوسع المستقبلي. إن اختيار السعة المناسبة يمنع النفقات الرأسمالية الأولية المرتفعة من الإفراط في المخصصات ويتجنب الاختناقات الفنية الناجمة عن نقص المخصصات.

فهم سعة صندوق طرفية الألياف الضوئية

سعة صندوق الألياف الضوئية الطرفية يشير إلى الحد الأقصى لعدد نوى الألياف التي يمكن للوحدة إنهاءها وربطها وتوزيعها على المستخدمين النهائيين. يتم تحديد هذا الحد المادي من خلال عدد منافذ المحول (SC، أو LC، أو FC) والمساحة الداخلية المتاحة لأدراج الوصلات وإدارة الكابلات.

في الحديث FTTH (الألياف إلى المنزل) و FTTB (الألياف إلى المبنى) عمليات النشر، يعمل الصندوق الطرفي كجسر بين كابل التوزيع وكابلات التوصيل المؤدية إلى مقر العميل. أ صندوق طرفي من الألياف الضوئية ذو 12 نواة يستخدم عادة للمجموعات السكنية الصغيرة، في حين أن نماذج 48 النواة تعتبر قياسية للمباني السكنية عالية الكثافة أو المراكز التجارية. تحدد السعة التي تختارها قابلية التوسع وكفاءة الصيانة لشبكتك.

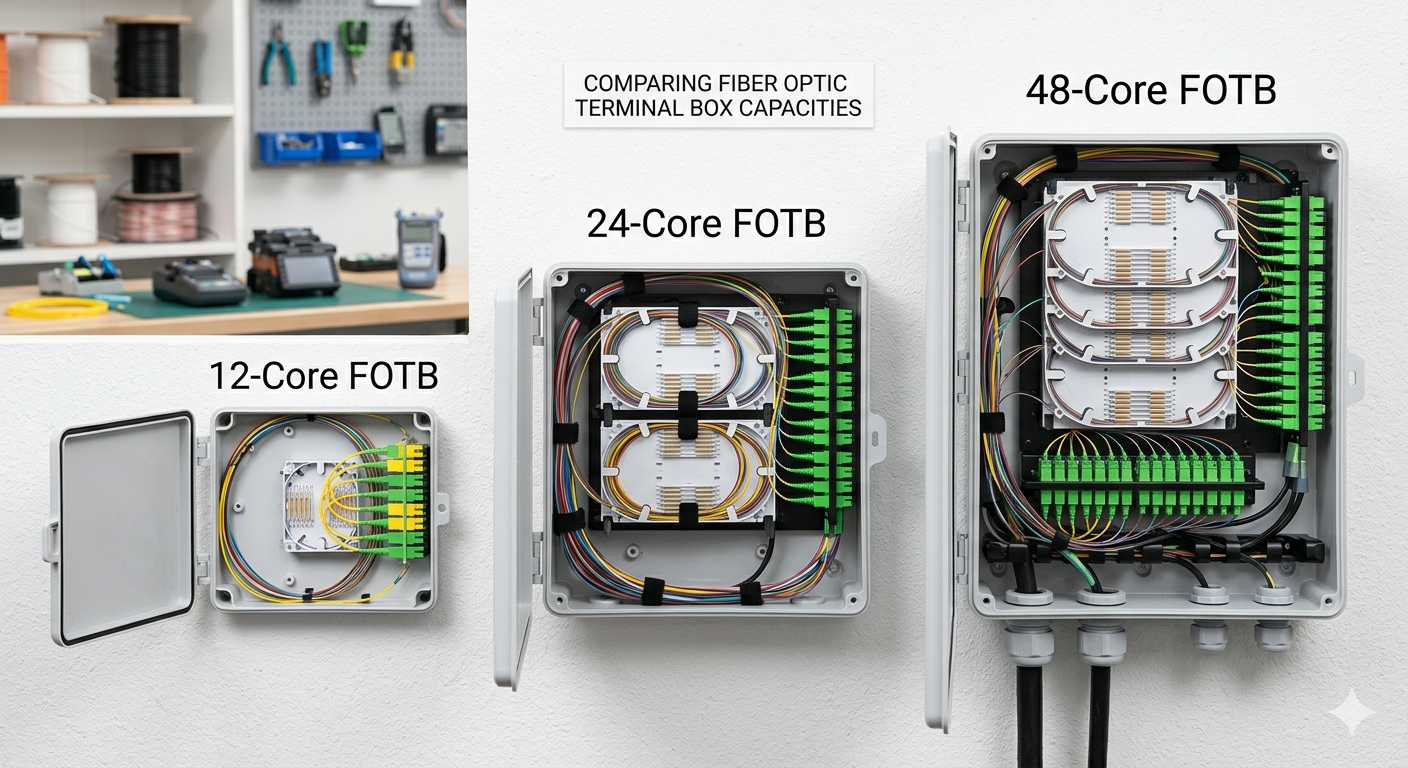

12 نواة مقابل 24 نواة مقابل 48 نواة: تحليل مقارن

والفرق الأساسي بين هذه القدرات يكمن في كثافة الميناء والبصمة المكانية ، مما يؤثر بشكل مباشر على تكلفة النشر لكل مشترك. يتطلب الاختيار بين هذه الخيارات تحقيق التوازن بين القيود المكانية ومعدل الاستخدام المتوقع لخدمات الألياف لديك.

العوامل الرئيسية في تحديد سعة صندوق أطراف الألياف الضوئية

كثافة المشتركين هو المقياس الوحيد الأكثر أهمية عند حساب السعة اللازمة لصندوقك الطرفي. يجب عليك إجراء مسح للموقع لتحديد العدد الإجمالي للأسر أو المكاتب ضمن دائرة نصف قطرها 50 مترًا من نقطة التثبيت المقترحة.

1. أسعار الاشتراك الحالية والمستقبلية

قم بالتثبيت دائمًا سعة أكبر بنسبة 25% مما تقترحه "العملاء المتوقعون المحتملون" الحاليون لمراعاة نمو الشبكة العضوية. إذا كان لديك 10 عملاء مهتمين اليوم، أ صندوق طرفي من الألياف الضوئية ذو 12 نواة قد يبدو الأمر كافيًا، لكنه لا يترك أي مجال للخطأ أو الاشتراك في الجيران في المستقبل. في هذا السيناريو، أ صندوق 24 نواة يوفر مخزنًا مؤقتًا أكثر أمانًا.

2. نوع موصلات الألياف (SC مقابل LC)

باستخدام محولات LC المزدوجة يمكنها مضاعفة سعة مساحة الصندوق الطرفي القياسية بشكل فعال مقارنة بـ محولات SC . إذا كانت مساحة التثبيت الفعلية لديك محدودة (على سبيل المثال، خزانة مرافق ضيقة)، فيمكنك تحقيق كثافة 48 نواة في صندوق بحجم 24 نواة عن طريق التبديل إلى موصلات LC.

3. هندسة الشبكات (P2P مقابل PON)

الشبكة الضوئية السلبية (PON) غالبًا ما تستخدم البنى المقسمة داخل صندوق طرفي من الألياف الضوئية مما يغير بشكل كبير متطلبات المساحة الداخلية. إذا كنت تقوم بوضع مقسم PLC مقاس 1:16 داخل الصندوق، أ صندوق 24 نواة هو الحد الأدنى للحجم الموصى به لإدارة ألياف الإدخال ووحدة التقسيم وكابلات إسقاط الإخراج البالغ عددها 16 كابلًا دون تجاوز نصف قطر انحناء الألياف .

لماذا يعتبر الصندوق الطرفي للألياف الضوئية ذو 24 مركزًا "المكان المناسب"

ال سعة 24 نواة يوفر أفضل توازن بين تكلفة الأجهزة وتعدد استخدامات التثبيت لبيئات الضواحي والحضر. إنها كبيرة بما يكفي لإيواء الفواصل وتوفير إمكانات نمو كبيرة ولكنها صغيرة بما يكفي لتركيبها على أعمدة الكهرباء دون مقاومة مفرطة للرياح.

• كفاءة التكلفة: ال price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• البساطة التشغيلية: يستطيع الفنيون توحيد نوع الصندوق الواحد لمعظم المجمعات السكنية، مما يقلل الحاجة إلى مخزون متنوع من قطع الغيار.
• مرونة التقسيم: أ صندوق 24 نواة يمكن أن يستوعب بسهولة مقسمين 1:8 أو مقسم واحد 1:16 مع مساحة واسعة لركود الكابل.

التحديات التقنية للصناديق عالية السعة (48 نواة وما فوق)

إدارة الكابلات يصبح الأمر أكثر صعوبة بشكل كبير مع زيادة عدد الألياف إلى 48 مركزًا وما بعده. توجيه غير لائق في منطقة ذات كثافة عالية صندوق طرفي من الألياف الضوئية يؤدي إلى خسائر انحناء كلي، مما قد يؤدي إلى تدهور الإشارة لعشرات العملاء في وقت واحد.

عند النشر صناديق ذات 48 نواة ، تأكد من ميزات الوحدة:

• صواني لصق مستقلة: أt least four separate trays to isolate different fiber bundles.
• أنظمة وضع العلامات الواضحة: بطاقات هوية مدمجة لكل منفذ لمنع الأخطاء الفنية أثناء الصيانة.
• غدد دخول الكابلات القوية: ال ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the تصنيف IP65 أو IP67 لمقاومة الماء .

سيناريو العالم الحقيقي: اختيار السعة لشقة مكونة من 30 وحدة

لعمارة تحتوي على 30 وحدة سكنية أ صندوق طرفي من الألياف الضوئية ذو 48 نواة هو الخيار المنطقي الوحيد لضمان توفر الخدمة بنسبة 100% والتحقق من المستقبل. بينما أ صندوق 24 نواة أرخص، فإنه سيترك 6 وحدات دون إمكانية الخدمة، مما يستلزم تركيبًا ثانويًا لاحقًا سيكلف ثلاثة أضعاف التوفير الأولي.

الأسئلة المتداولة (الأسئلة الشائعة)

هل يمكنني ترقية صندوق 12 نواة إلى صندوق 24 نواة لاحقًا؟

لا، سعة صندوق الألياف الضوئية الطرفية يتم إصلاحه عادةً بواسطة الهيكل الفعلي ولوحة المحول. تتطلب الترقية استبدال الصندوق بأكمله وإعادة ربط جميع الاتصالات الموجودة، مما يتسبب في توقف الخدمة بشكل كبير. من الأفضل دائمًا الإفراط في توفير الخدمة قليلاً منذ البداية.

هل يؤثر عدد الألياف على تصنيف IP الخاص بالصندوق؟

بشكل غير مباشر، نعم. كما يزداد العدد الأساسي ، يزداد عدد منافذ الخروج للكابلات المسقطة. إذا صندوق طرفي من الألياف الضوئية لم يتم تصميمه بأختام عالية الجودة لـ 48 كابلًا فرديًا، فهو أكثر عرضة لدخول الرطوبة من صندوق أصغر مكون من 12 مركزًا مع فتحات أقل.

ما هو تأثير استخدام موصلات LC في صندوق 48 نواة؟

باستخدام موصلات LC المزدوجة يسمح لك بتحقيق 48 مركزًا في مساحة فعلية مخصصة عادةً لـ 24 موصل SC. يعد هذا حلاً "عالي الكثافة" مثاليًا لمراكز البيانات أو غرف الاتصالات المزدحمة حيث تكون مساحة الجدار مرتفعة.

قائمة المراجعة النهائية لاختيار صندوق أطراف الألياف الضوئية الخاص بك

قبل الانتهاء من عملية الشراء، استخدم قائمة التحقق هذه للتأكد من سعة صندوق الألياف الضوئية الطرفية يتوافق مع متطلبات مشروعك تمامًا:

• إجمالي المشتركين المحتملين: عد كل نقطة اتصال ممكنة.
• المخزن المؤقت للتوسيع: أdd 20% to your total count.
• متطلبات الخائن: تأكد من أن الصندوق يحتوي على فتحات مخصصة لمقسمات PLC في حالة استخدام PON.
• البيئة: اختر الصناديق ذات التصنيف الخارجي (IP65) للتركيب على عمود أو على الحائط.
• نوع الألياف: قم بمطابقة الضفائر الداخلية (G.652D أو G.657A) بكابل التوزيع الخاص بك.

ملخص: تحديد سعة صندوق الألياف الضوئية الطرفية هي مقايضة بين التكلفة والتدقيق المستقبلي. بينما صناديق ذات 12 نواة خدمة الاحتياجات الريفية و صناديق ذات 48 نواة التعامل مع الكثافة الحضرية صندوق طرفي من الألياف الضوئية ذو 24 نواة يظل معيار الصناعة لمعظم عمليات نشر FTTH نظرًا لمرونته وإدارة الكابلات الفعالة.
